Eplan带你做项目之网络与PLC【连载6/10】

欢迎大家来到“Eplan带你做项目”第六个过程。在第五个过程中，Eplan基于实际项目的绘制（电气设计中的电源回路以及电源分配相关回路）重点分享分了“电机的供电和控制图纸的绘制”。

本文中，先猜个问题，设计一个PLC系统，总共分几步？

在本次过程中，Eplan将进行PLC选型及原理设计，来继续完成项目的绘制工作。在这次绘制过程中，我们将基于设备，以半自动生成和拖拽的方式进行PLC图纸的绘制。相信本节结束后，您会有所启发。

1.统计与规划

1.1 PLC点数

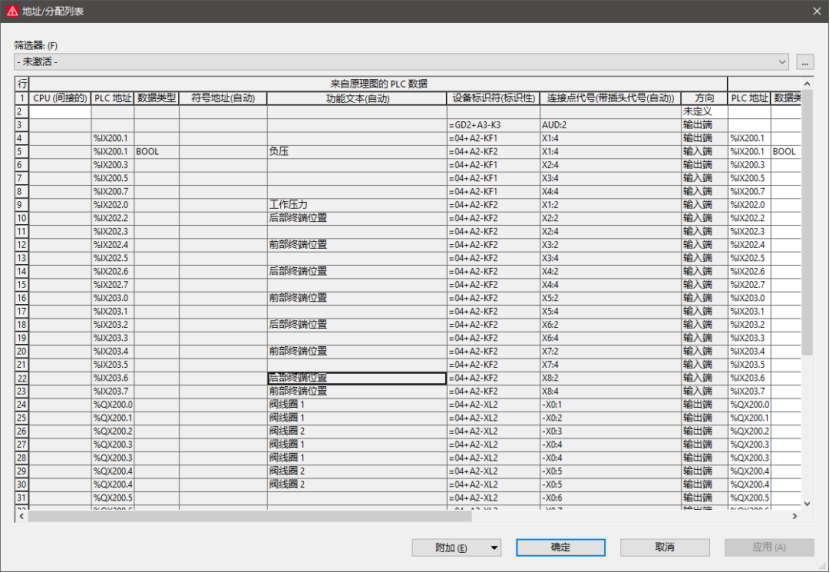

将 项目数据>PLC>地址/分配列表 中，查看整个项目中所使用的PLC IO点，统计IO点数量：

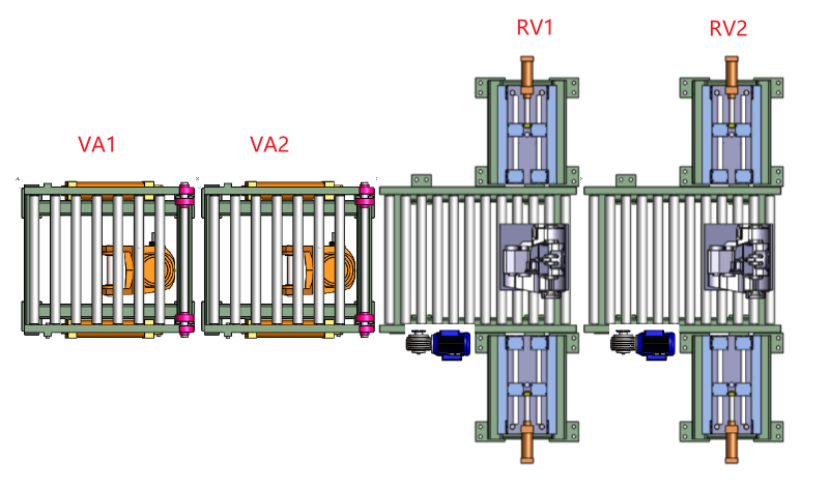

统计得知，DI共22个，DO共23个。查看设计任务书，本段作业线需要安装远程IO站，触摸屏等客户设备，和本地的24V DC供电电源。

1.2 规划选型

依据IO点表需求方案，对关键PLC元件及相关设备进行选型。本项目中所有PLC相关元件选择使用西门子品牌。因此借助西门子的TIA Selection Tool进行选型，是最便捷的方式之一。TIA Selection Tool是西门子的一站式选型工具，可在官方网站免费下载使用。

1.3 搜索TIA Selection Tool

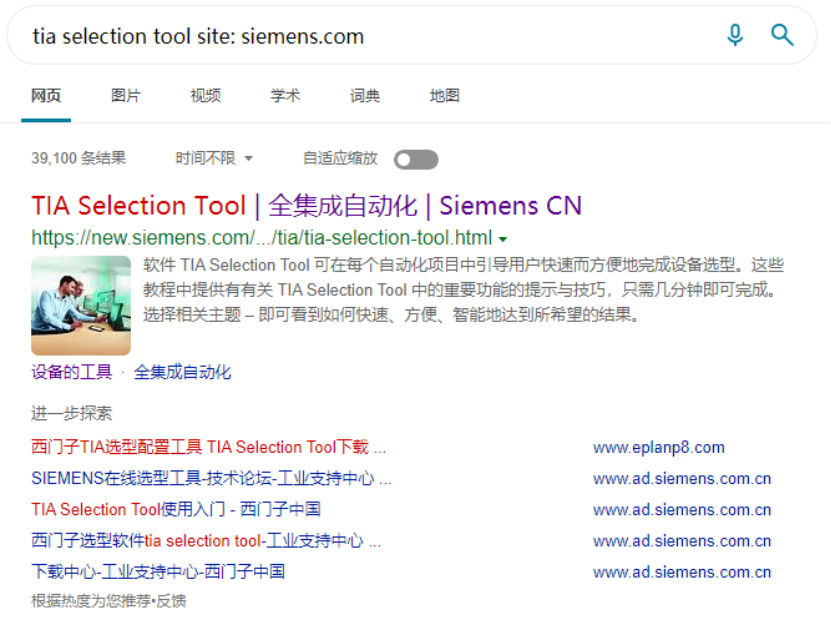

在搜索引擎中输入“tia selection tool site: siemens.com”，搜索结果第一条，点击进入即可。

小技巧：搜索词中的site:siemens.com表示仅显示siemens.com网站内容，避免搜索引擎提供过多广告推送，无法快速找到官方网站。

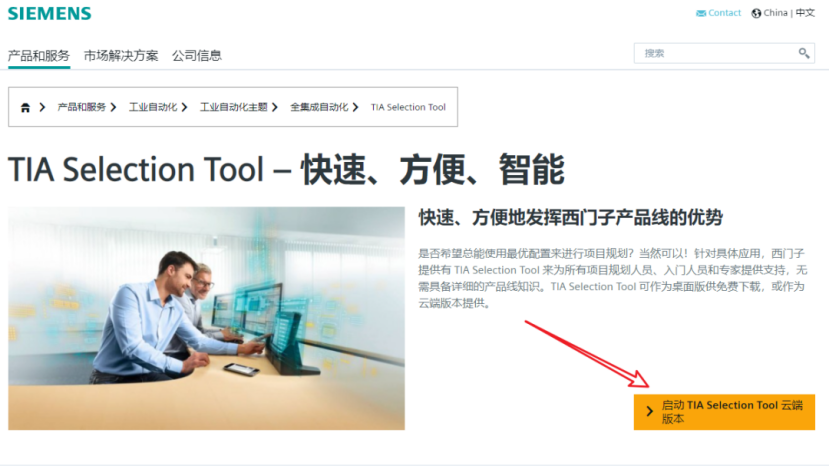

1)点击链接进入，即可看到：“启动TIA Selection Tool云端版本”按钮，如网络连接不便，也可在网页中找到离线版本使用。

1.4 使用工具选型

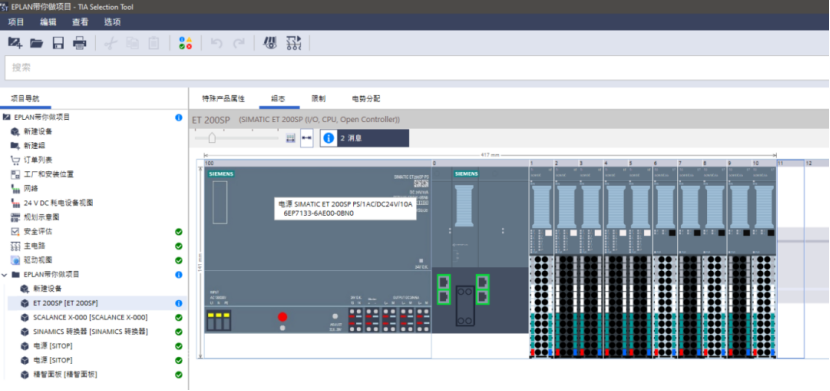

选型完成，结果预览如下，此时，已完成了PLC，开关电源，以及触摸屏的选型：

1.5 导出选型结果到Eplan，并自动生成

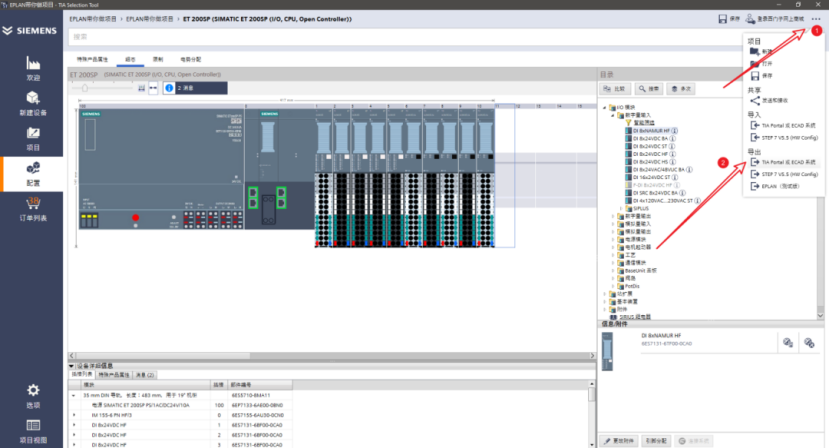

1)导出：在TIA Selection tool的Port视图右上角，找到“…”按钮，选择 导出>TIA Portal或ECAD系统。

设定导出的目标系统和版本如下，最终导出为*.aml格式。

注：*.aml全称Automation ML，是工业4.0组件中资产的建模语言，目前Eplan，西门子，罗克威尔，倍福，三菱，博世等等诸多国际领先企业均已加入该组织，并将自家产品与该标准建模语言兼容。

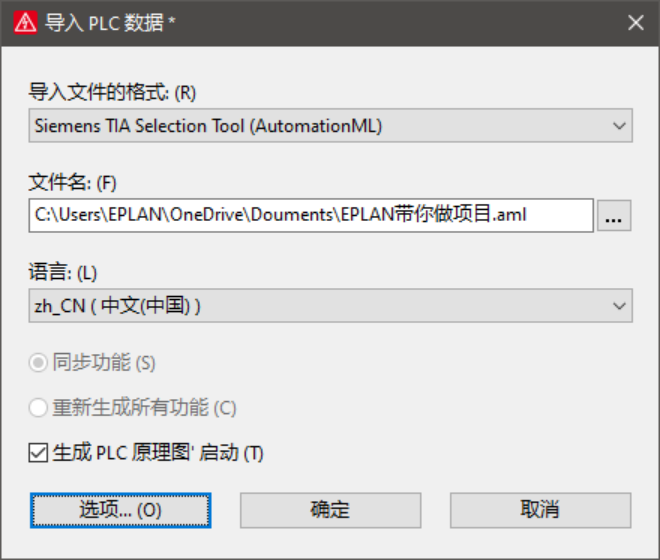

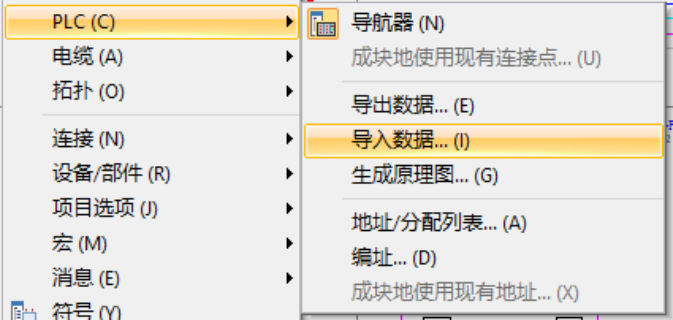

2)导入：Eplan的项目数据>PLC>导入数据 菜单中，选择相应的格式，以及中间文件，同时勾选生成PLC原理图。

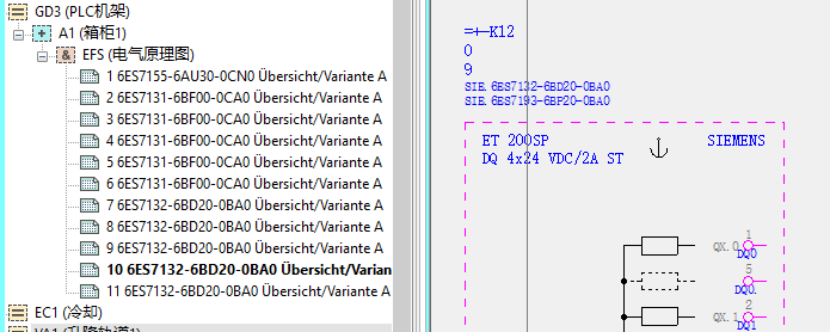

3)指定好总览页的页名，确定生成。大约需要一到两分钟，等待自动生成总览图，最终效果图如下。

2.PLC的绘制

2.1 规划设计PLC机架

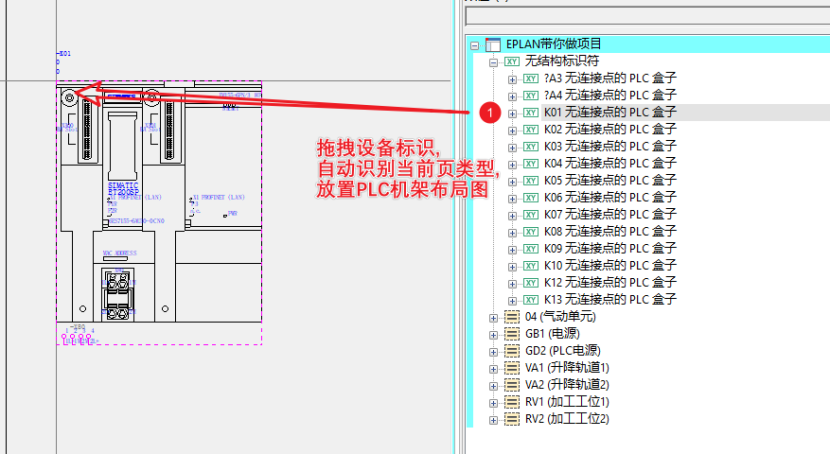

从PLC导航器, 向新原理图页中逐个拖拽机架布局的宏变量。Eplan将自动识别并选择未放置的宏。

小技巧：通常，用于绘制机架布局图的宏变量为多线原理图的E变量。

小技巧：当默认选择宏不是需要的机架布局宏时，按Tab切换不同的宏变量。

·

2.2 设计网络拓扑

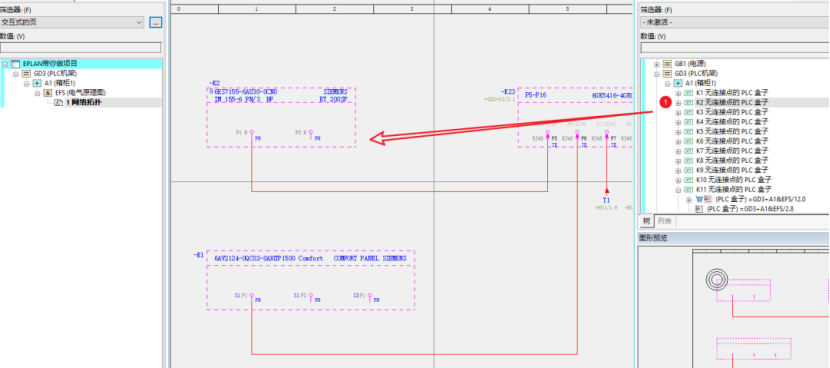

电气原理图的网络拓扑, 需要使用单线原理图设计。将需要的设备拖拽至单线图中, 按需要连接不同的网络端口即可。

小技巧：向不同页类型的图纸中拖拽设备宏时，软件将自动选择对应类型的宏变量。

小技巧：若需要放置与当前页类型不同的宏变量，可按shift+tab键切换宏变量。

2.3 分配PLC点

在前一阶段中，我们已经使用分散式方式放置了PLC点，但这些PLC点并没有指定设备标识和PLC通道名称。在完成了PLC的选型，网络连接与配电设计，接下来，要用拖拽的方式，指定PLC连接点。

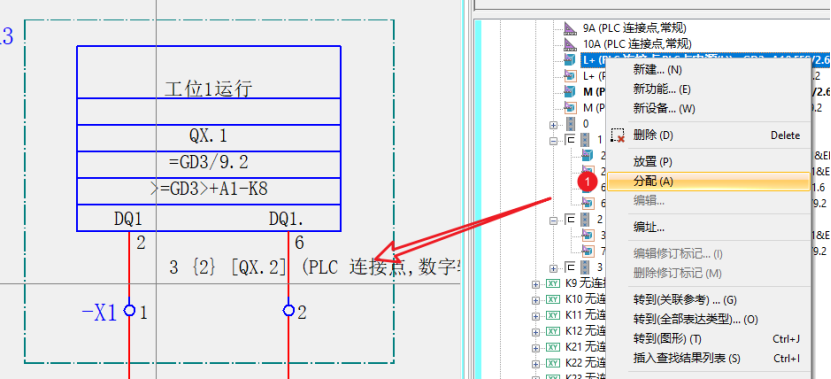

在PLC导航器中，右键点击需要的PLC连接点，选择菜单“分配”，鼠标指向原理图中的PLC连接点符号图形，点击，即可完成信息的分配。如下图：

小技巧：分配的快捷键是，按住ctrl+shift，鼠标左键选择后向原理图中拖拽。

小技巧：在PLC导航器中右键，可以选择基于地址，基于设备标识，基于通道，基于机架，基于驱动装置等5种不同的视图。

2.4 PLC编址

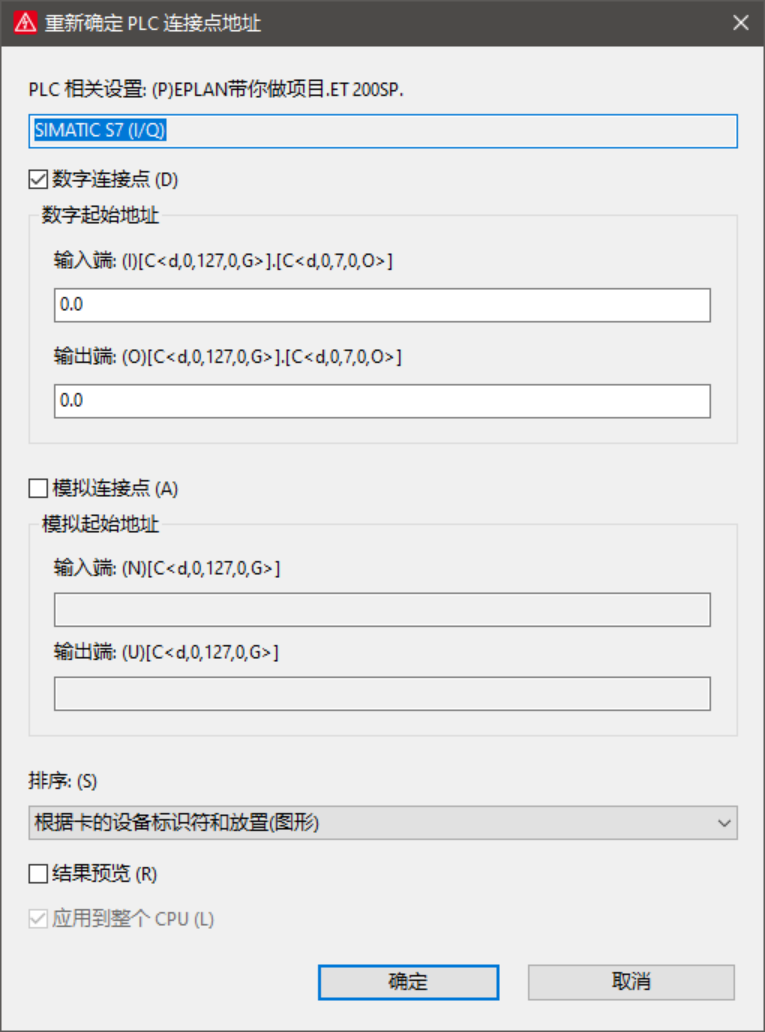

分配完成PLC符号，接下来要完成的是PLC编址。在PLC导航器中，右键点击，选择编址，即可进入编址界面。按提示，确认PLC起始地址，编址规则，确定即可完成编址。

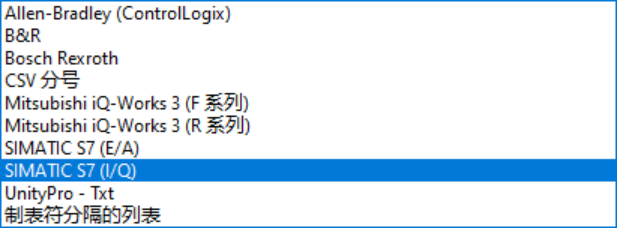

小技巧：Eplan软件内置A-B，B&R，西门子，三菱，施耐德等多种编址规则，针对特殊编址，还可以方便地自定义PLC编址规则。

小技巧：除去批量编址，还可以通过表格式编辑，外部excel编辑，地址/分配列表的数据粘贴多种方式批量处理PLC地址。

3.导出设计数据到组态软件

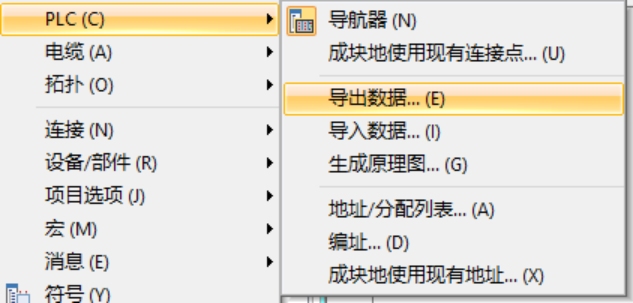

原理设计完成，接下来要将设计数据中的IO列表，PLC机架数据，发送给PLC编程的同事。操作方法和导入类似，只需要简单设定要导出的组态软件名称，以及相对应版本即可。

4.总结与回顾

PLC设计工作即将告一段落，是否还记得最初的问题：设计一个PLC系统，总共分几步？答案就是：
1.通过选型软件选型，并导入数据到Eplan，并自动生成总览图
2.简单拖拽，完成PLC的设计

3.导出数据到PLC编址软件
