Eplan平台共有三个布线功能，分别是Eplan现场布线（FieldSys），Eplan Pro Panel布线处理，Eplan Harness ProD。
Eplan现场布线（FieldSys）：
Electric P8选配扩展模块，用于平面图纸中设备，厂房甚至更大面积的2D布线设计
Pro Panel布线处理：
它是Pro Panel选配扩展模块，适合于机柜内布线，或非标准产品的布线生产工艺。
Eplan Harness ProD：
独立运行的软件平台，适合设计批量生产的三维线束设计。
Pro Panel布线处理能做什么？
获得导线连接的布线路径
可按最短路径或指定规则布线如：电压规则，线径规则，电磁兼容规则甚至是手动调整
导线的长度
接线的终端处理，结合布线信息可自动获得导线端头的型号
线槽槽满率
自动优化布线网络，调整短接线的连接顺序
可以在自动布线的基础上生成以下报表或文件
报表：连接列表中的长度，终端处理及导线路径信息
自动裁线机所需要的生产文件
Smart Wiring模块所需要的项目发布文件
如果你有使用过Eplan Pro Panel做布线设计，是否也遇到过这样的崩溃时刻：
满心期待地按下布线按钮：

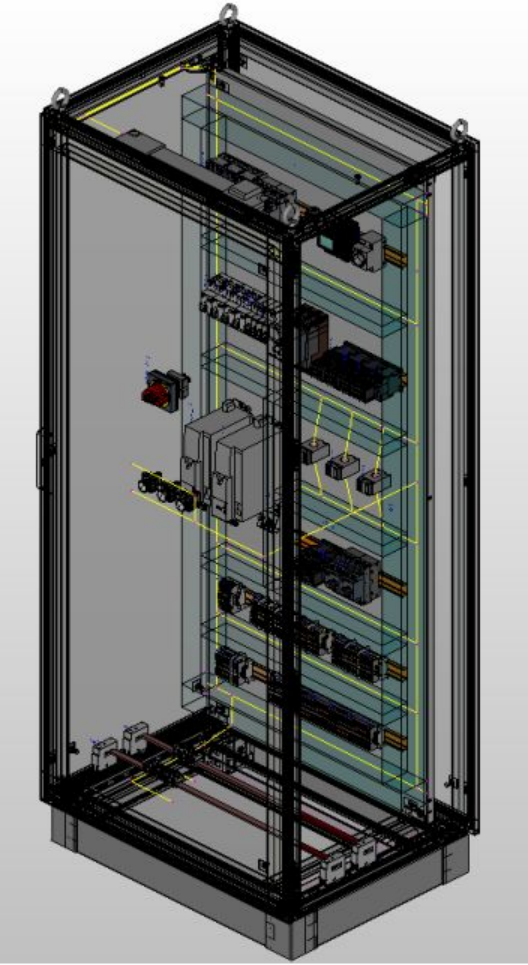

等待，你以为你会得到这样的完美布线结果：

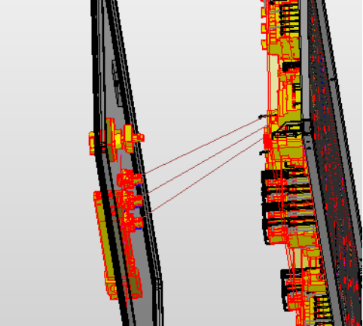

然而，你看到了好几根讨厌的红线，该死的飞线！为什么这些线不能乖乖地自己钻进布线路径里呢？
别焦躁，学会下面这些小技巧，你可以很轻松解决飞线！快来看看吧！
首先，飞线的形成大多因为布线路径没有闭合，例如你需要把线从门板上的按钮，接到安装板上的端子里，这时往往需要绘制从门板到安装板的手动布线路径。用下面的小技巧，可以帮助你更好地检查布线路径是否闭合：
检查布线路径是否连通（Eplan 2.8新功能）

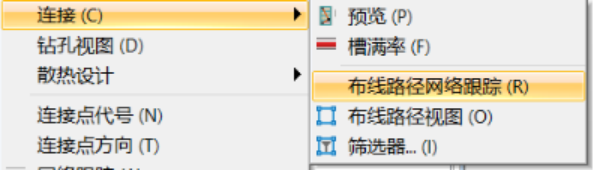

点击菜单：视图>连接>布线路径网络跟踪，在布局空间中选择设计好的布线路径，即可检查布线路径是否连通。已连通的布线路径会以黄色高亮显示。
布线路径未完成连通状态
布线路径已正确连通
另外，如果布线结果不是你想要的，有没有办法更改布线呢？
当然有啦，试试这样做：

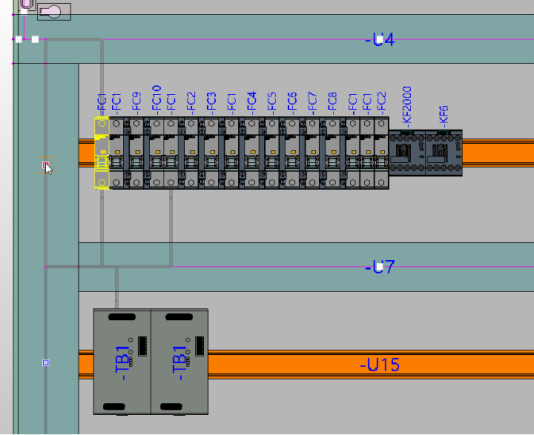

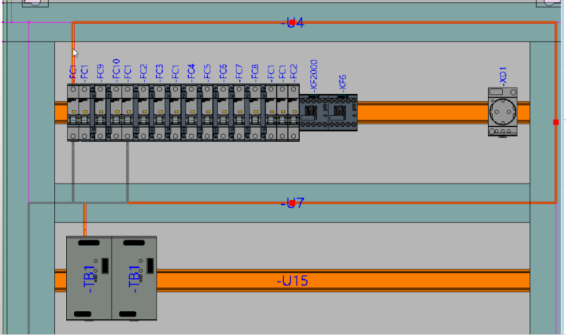

1.默认情况下，Pro Panel是按照最短路径布线的，现在我们选中这根线，把它改成从右边的线槽绕过来：

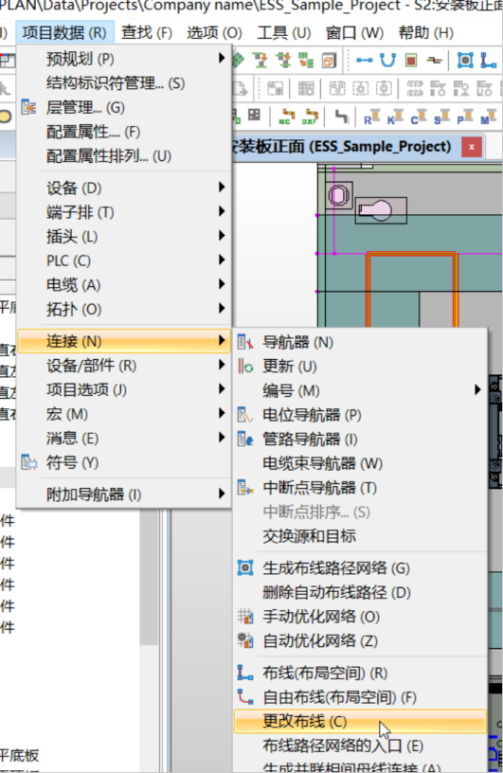

2.选择这根芯线，找到项目数据-连接-更改布线
3.Eplan会要求我们选择“源布线路径“（看一下最下方的提示栏信息哦），这里我们需要选择左边的线槽，因为这是我们不想走的路径。
4.接下来，Eplan会要求我们选择“目标布线路径”，我们需要在希望这根芯线走的路径上点击一下，最后以空格键结束选择，如图所示：
5.这时会弹出连接选择的对话框，确认他勾选的是我们想要更改的芯线即可单击“确定”按钮。

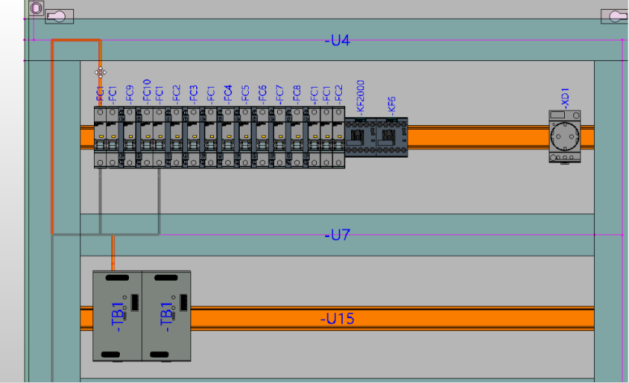

6.现在这根芯线被我们成功从左边的线槽改到了右边啦！
最后一个小技巧，布线时，元器件没有从你希望的布线路径走，该怎么办呢？布线路径和元器件不在一个平面上时，找不到布线路径，又该如何处理呢？
这就要用到“更改布线路径网络的入口”功能了。
1.如图，这些端子是无法通过自动布线的操作找到侧面的布线路径的

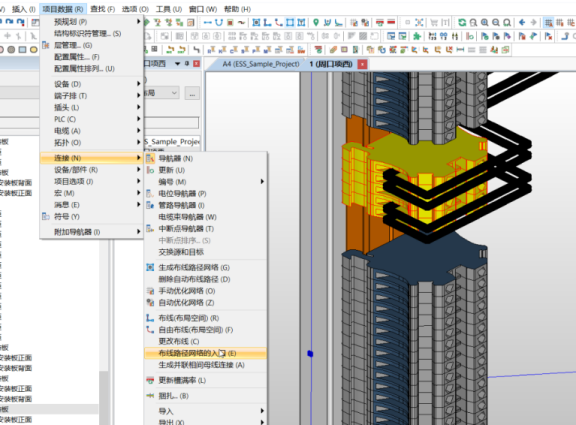

2.我们可以选中端子，找到项目数据-连接-布线路径网络的入口

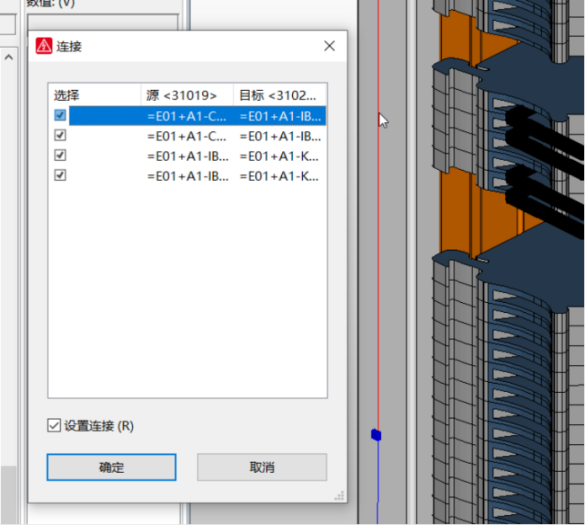

3.选择侧面的布线路径，并在弹出的对话框中选择需要更改的连接：

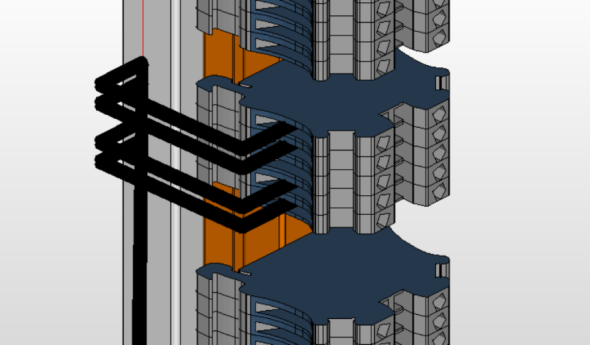

4.点击确定以后，线缆果然从侧边的布线路径走啦！
