Eplan带你做项目之项目检查【连载8/10】

欢迎大家来到“Eplan带你做项目”之项目检查，我将向大家简单讲解一下Eplan的项目检查过程。

本过程往往在报表生成之前开展，因为错误的消除有助于正确的报表生成。很多Eplan用户不怎么使用EPLAN的错误检查，有“不愿”认为没必要，有“不敢”认为错误过多，不知道怎么处理，把自己的眼睛蒙起来。

但我个人认为，Eplan中最有意思的内容就是错误检查和消除错误，有点类似“排雷”游戏，通过线索和设计逻辑去把雷挖掉，让自己的设计信息更准确，才能设计出高质量文档。

Eplan是面向对象设计而研发的工程设计平台，对象设计中，设备具有逻辑性，同时遵循一定的设计标准，例如遵循IEC81346的设备具有唯一性，电气工程中的行业规则，一个连接点最多接两根线的基本原则等等。

在设计检查过程中，错误检查帮助设计师来进行设计评估，是一个非常棒的手段，但设计符合工程“实际”才是最佳设计，Eplan的设计错误检查因而定义了“错误”，“警告”，“提示”，设计师通过自定义的级别来确定关注的错误点，加以消除。

再啰嗦几句，如果想成为Eplan的应用高手中的高手，那么建议一定要掌握Eplan的错误原因消除方法。因为Eplan提供32类（注：授权不同影响检查项），598项的错误检查。

1.设置

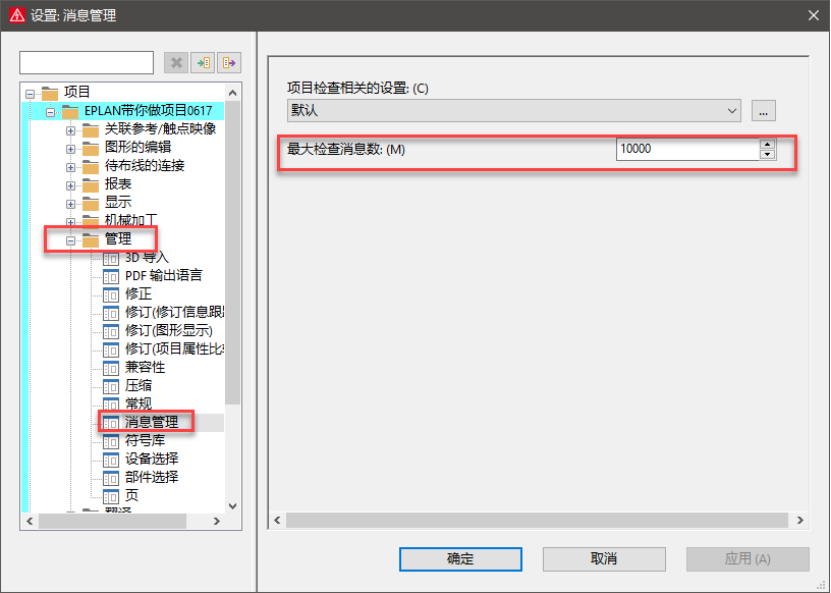

进入项目>管理>消息管理中，设置最大检查消息数，默认为“500”，可设置最大数量为“10000”，因为你的项目可能超过500。

2.开启“消息管理”对话框

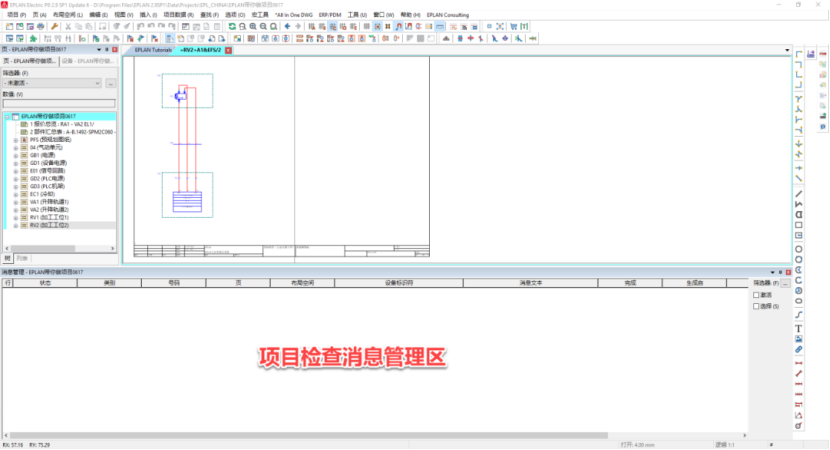

通过菜单项目数据>消息>管理打开消息管理对话框。如下图所示：

3.执行项目检查

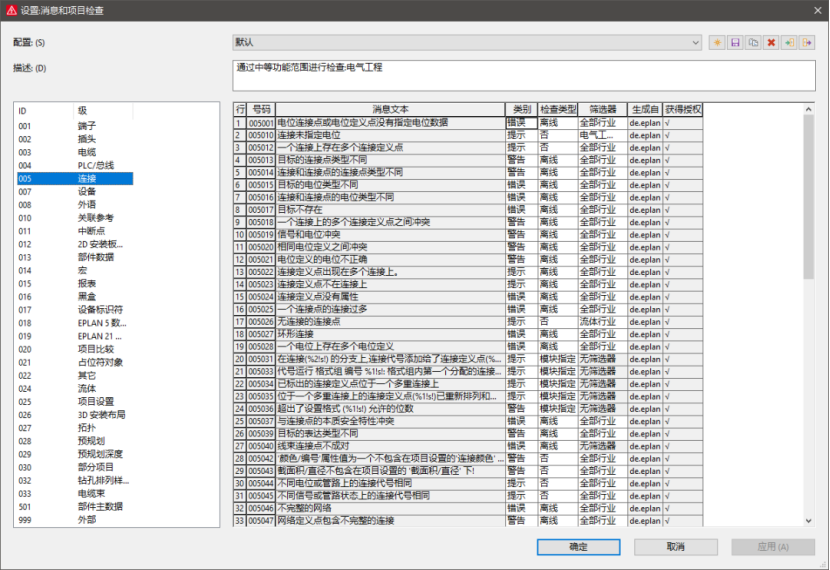

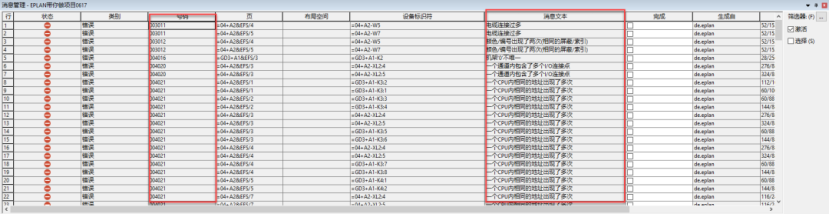

在消息管理对话框中，鼠标右键快捷工具条中，选择“执行项目检查”选择默认检查方案进行项目检查。结果如下图所示：

4.错误类别筛选

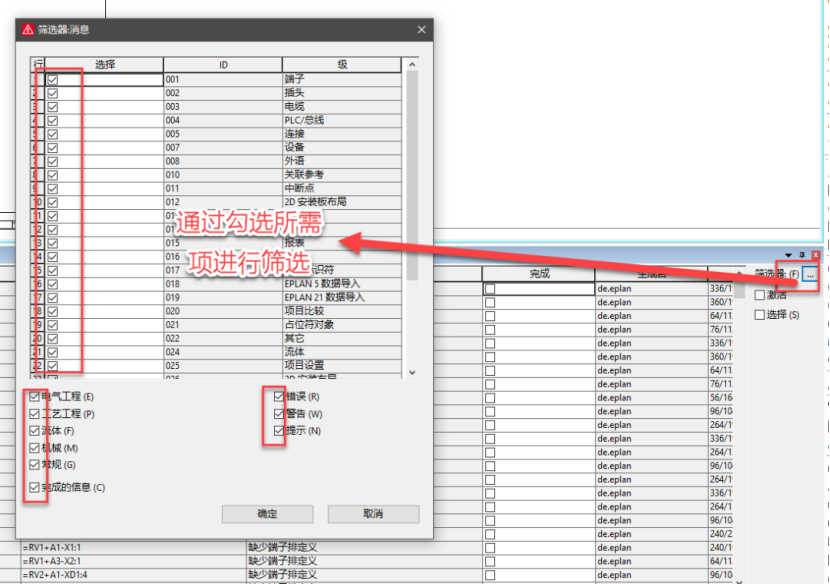

根据轻重缓急的原则，同时也避免大量的错误影响错误查看，通过筛选器可以逐类错误消除。在消息管理对话框的右上角，选择筛选器拓展按钮。

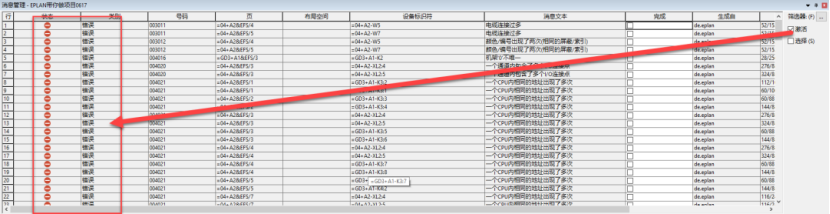

确定选择后，退出筛选器，选择“激活”按钮。这样消息对话框就只显示你关注的错误项。

5.错误原因分析

将错误进行类别筛选后，开始进行错误原因分析，每种错误都有错误代码和错误简单说明，如下图所示：

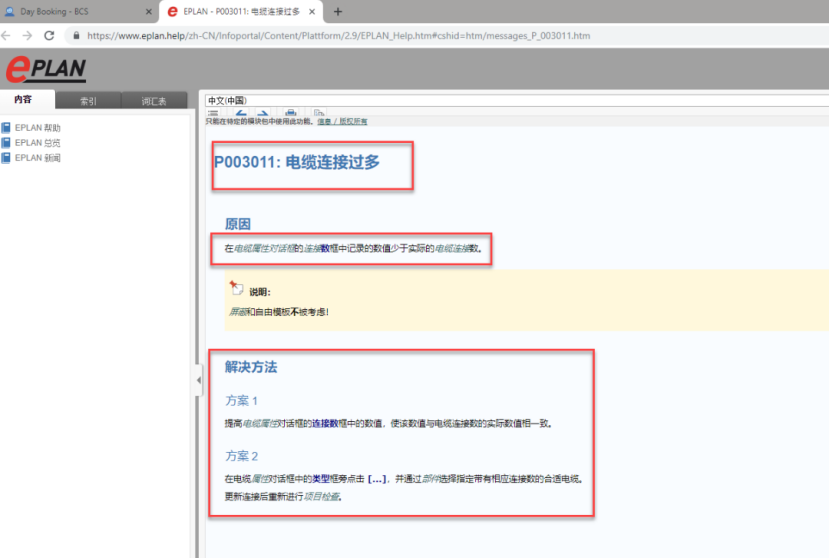

通过错误代码可以判断错误的次类别，例如是电缆类错误，还是端子类错误，鼠标单机错误代码，按F1键，可进入Eplan的帮助系统中，列出错误的原因和解决方法。如下图所示：

6.错误处理

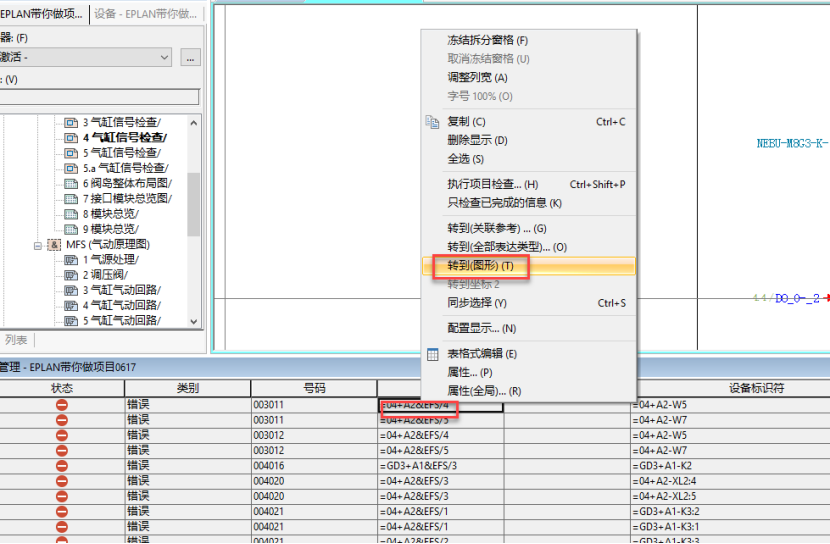

通过错误原因分析后，得到解决方案后，开始着手处理问题，在消息对话框中，如果页列，和标识符列有数值，那么通过双击页列值，可快速跳到发生错误的设备所在页，并高亮显示错误的设备。也可以通过鼠标右键的快捷菜单中的转到（图形）命令。如下图所示：

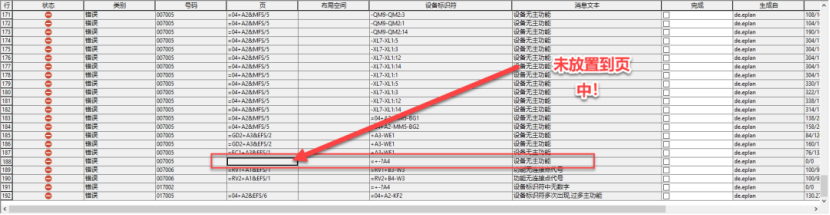

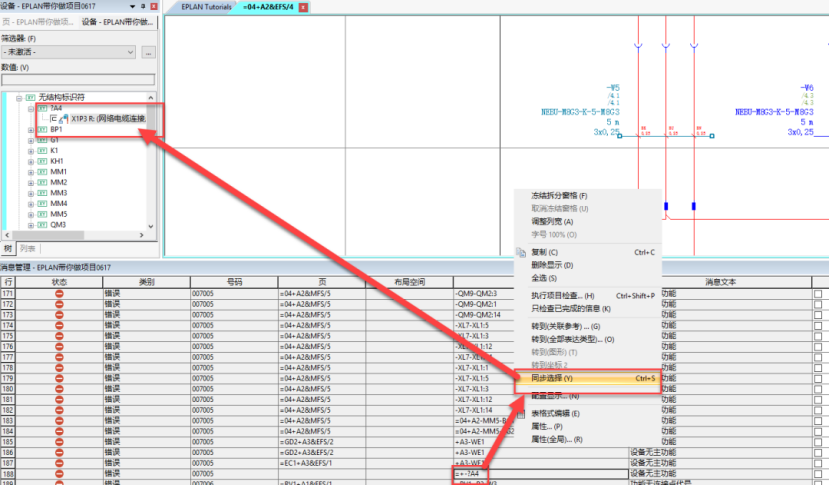

注意，有些错误在页列里没有值，是无法跳转到图纸中的，那么请进入到设备导航器中，双击设备标识符或者鼠标右键快捷菜单中的“同步选择命令”，在导航器里找到该对象设备，根据原因分析及错误处理的方案，修改设备相关属性来解决该设备的错误问题，如下图所示：

以图示所出问题为例，该错误为设备没有主功能，在导航器中，进行分析，发现该网络拓扑点为多余点，手动删除该设备对象，完成错误处理，如果该点非多余，修改其设备名称将其关联某个PLC模块下。

7.错误再次检查

当错误已经更正后，消息对话框中的消息不会自动更新消失，需要重新进行错误检查。再次检查后，错误改正的设备将不再显示错误信息，错误得到修正，这样能确保了相关报表的准确生成。

关于错误检查，有些错误并不是表面性的错误信息，不能只看表面错误，要分析根本错误原因，例如上图中的错误，不见得非要改正错误对象，可能对象本身没有错误，而是由于错误的设计才产生了新的错误。

Eplan可自动检查的错误种类比较多，建议用户参与Eplan系统培训，了解Eplan的设计理念和应用技巧，从设计角度规避错误产生。
