Eplan带你做项目之伺服、电机【连载5/10】

欢迎大家来到”Eplan带你做项目“第五个过程。在第四个过程中，Eplan基于实际项目的绘制（电气设计中的电源回路以及电源分配相关回路）重点分享了“结构标识符管理”、“创建多线原理图页”、“原理图绘制 “三部分。

在本次过程中，Eplan将围绕电机的供电和控制图纸的绘制，来继续完成项目的绘制工作。在这次绘制过程中，我们继续基于功能，以模块化的方式进行图纸的绘制。相信本节结束后，您会有所启发：基于功能模块化可以使图纸的复用更加高效，减少手动修改频次。

1.规划结构

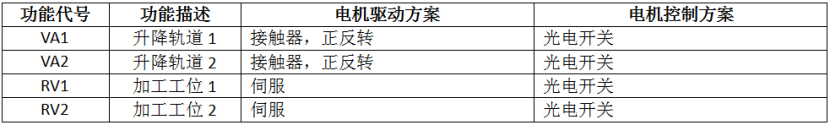

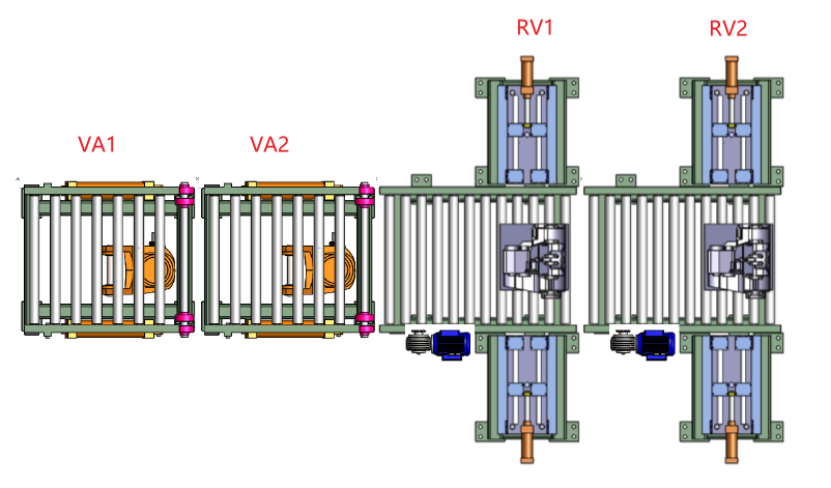

将线体按照功能进行拆解，分为4个功能模组，分别是：VA1，VA2，RV1，RV2。在产线实际工作中，他们的功能不同。拆解结果如下表格：

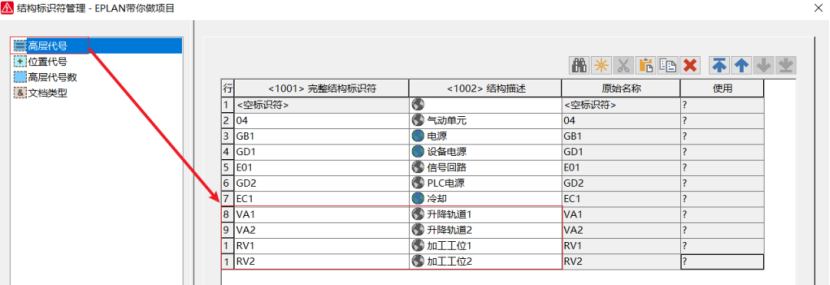

将功能代号录入到Eplan中，操作：【项目数据】→ 【结构标识符管理器】，录入的结果如下图所示：

2.规划设备清单

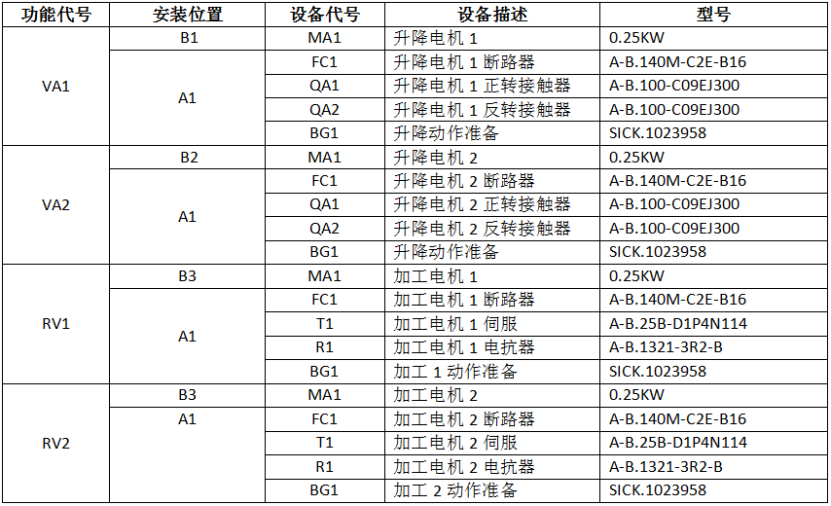

依据电机控制方案，对关键元件进行选型，以此形成设备清单，此设备清单可以用于指导后续Eplan图纸的绘制，清单如下：

3.轨道1电机图纸绘制

3.1 绘制中断点

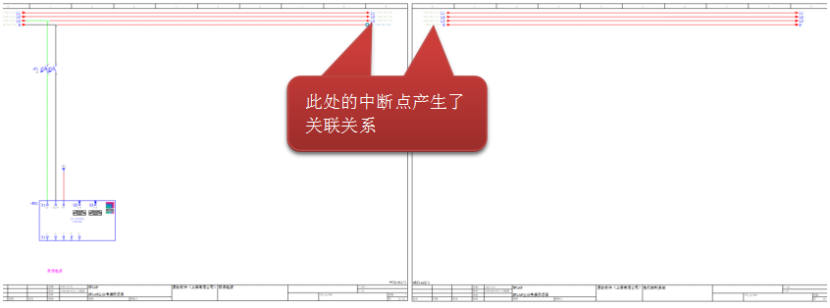

新建多线原理图【=VA1+A1&EFS/1】，然后复制【=E01+A1&EFS/1】图纸中的中断点，粘贴至【=VA1+A1&EFS/1】中。操作技巧：在粘贴之前（鼠标悬停时），先按键盘的X键，再按Y键可以使这两页的中断点的绘制坐标保持一致。

3.2 导航器拖拽部件

打开部件主数据导航器，依据设备清单，将所需要的部件拖放至图纸的合适位置，拖放过程中，会自动调用对应的符号或者宏文件，如下图。

操作技巧1：通过拖拽，可以优先调用部件的主功能符号，比如接触器有主触点，常闭触点，常开触点，线圈等符号组成，那么拖拽时优先调用的是线圈的符号，如果您希望先放置主触点符号，可以按键盘的N键切换符号。

操作技巧2：如果默认调用的符号不是您希望的符号样式，可以重新调用符号：如果是在鼠标悬停状态下（符号未放置到图纸上）可以按backspace键重新从符号库中挑选相同类型的符号；如果符号已经放置在图纸上，可以【双击符号】→ 【符号数据/功能数据】，重新选择相同类型的符号。

操作技巧3：结合设备导航器，以拖拽的方式，可以调用设备空余的功能，从而将其对应的符号放置到图纸中。

3.3 PLC分散绘制

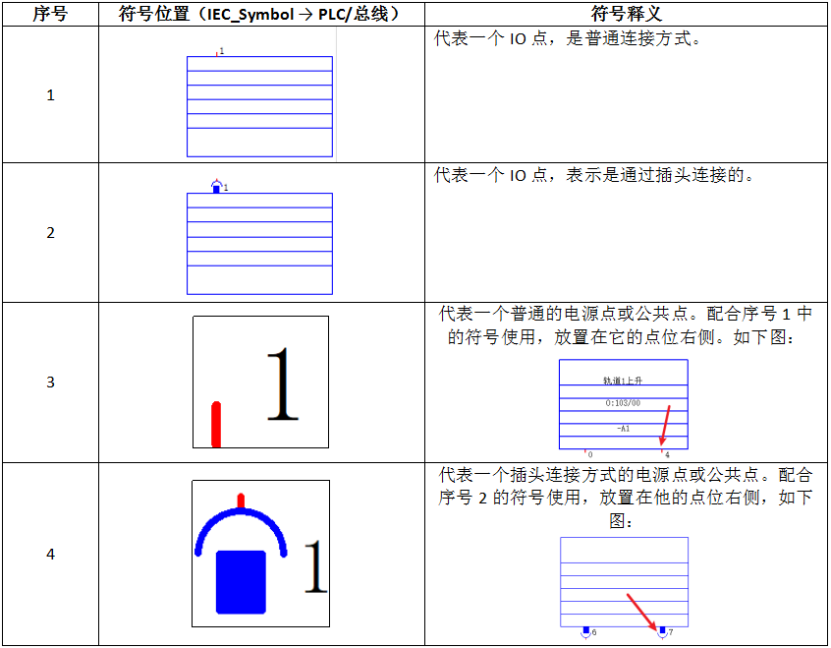

PLC的绘制，我们采用分散式绘制方式，这样可以使电机图纸信息更加完整，使调试时看图更加方便，使图纸复用时减少修改频次。调用的符号如下：

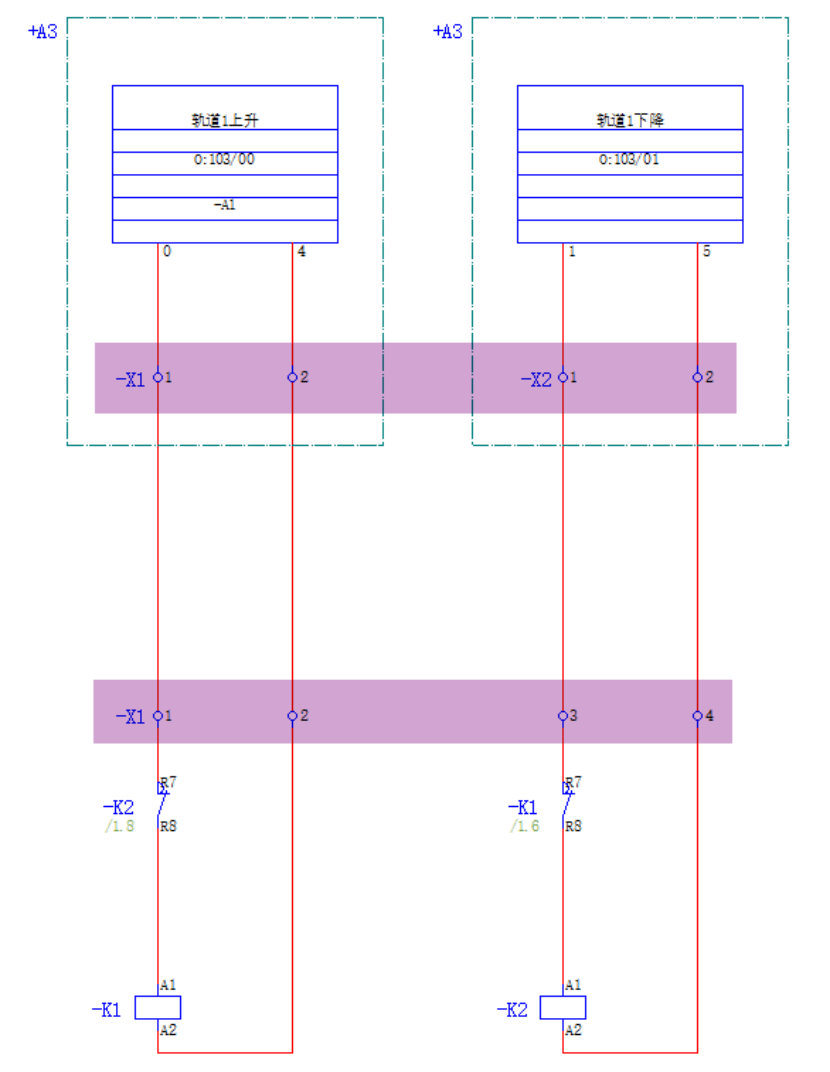

通过【插入符号】命令，放置符号，然后根据实际修改其连接点，功能文本和地址，绘制如下：

3.4 端子排绘制

【插入符号】，挑选合适的端子符号，拖拽至需要使用端子排的连接上。如下图所示：

注意：端子的方向有内外。内指端子的进线口，外指端子的出线口。一般柜内连接都接内，柜外连接都接外，请根据实际接线情况应用。

如何识别内外？

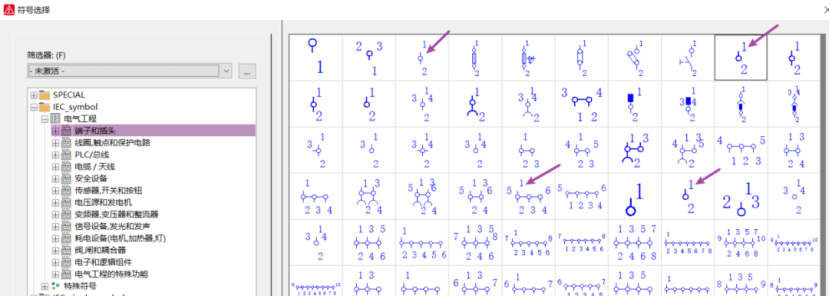

第一种方式：调用符号时可以通过预览判断，如下图中，接线点1表示时内，其他接线点均是外。

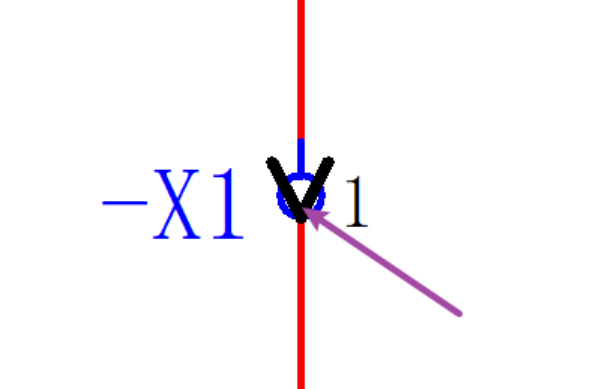

第二种方式：端子放置到图中后，【视图】 → 【外部目标】，外部目标会显示为黑色箭头，如下图所示：

3.5  电缆绘制

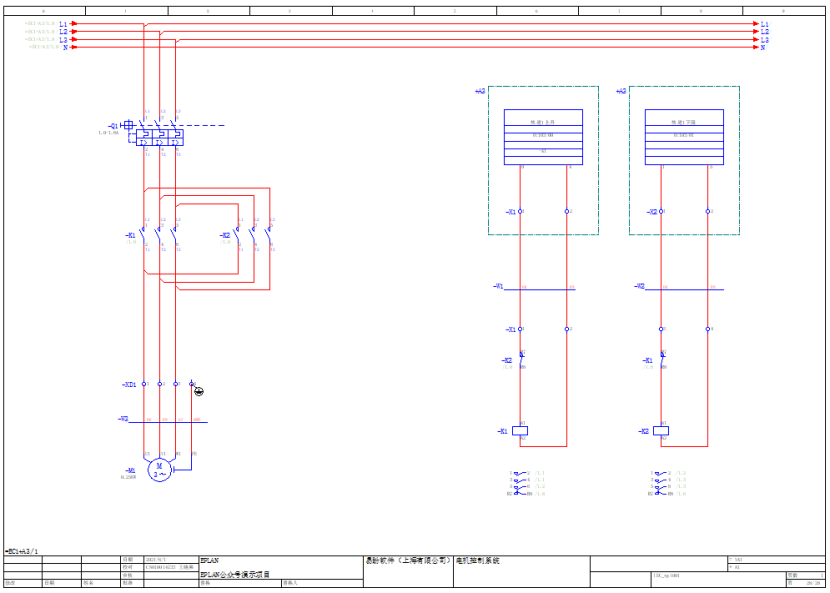

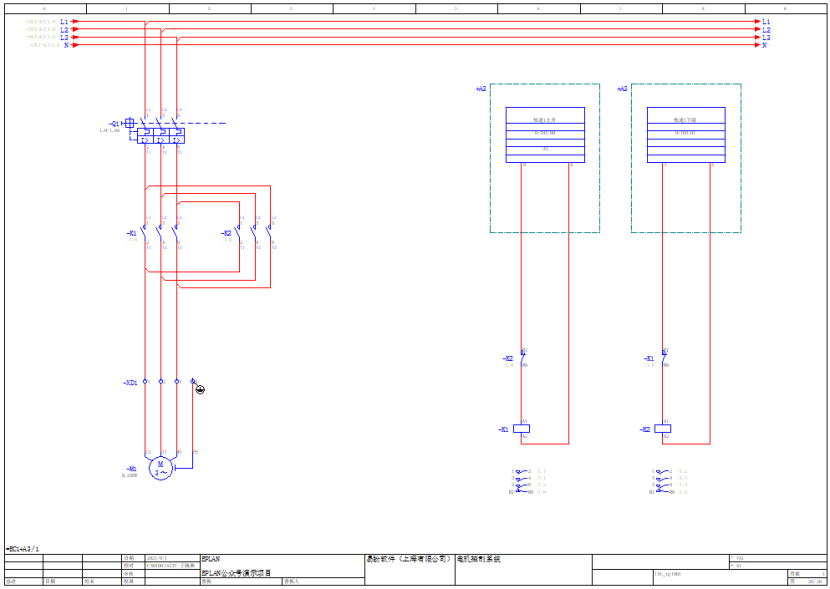

【插入】 → 【电缆定义】，拖动鼠标，鼠标越过的连接将变为电缆的缆芯，同时，也可以对电缆进行部件的选择。绘制完成后，结果如下：

3.6  传感器控制图纸绘制

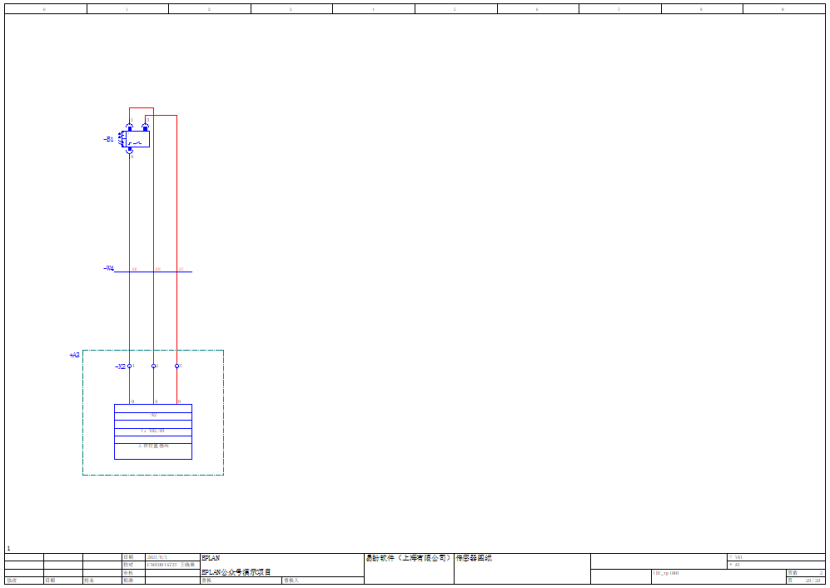

依据上述步骤，插入对射开关和PLC IO的符号，插入端子排，电缆并对其选型。

4.轨道2电机图纸绘制

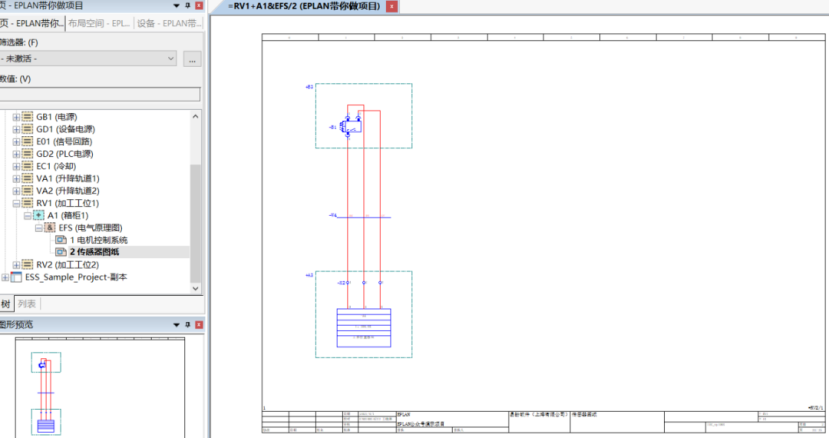

由于轨道2的电机方案和轨道1的电机方案一致，因此，我们可以复用轨道1的图纸：【在页导航器中选中轨道1的图纸VA1，复制粘贴操作】，在弹窗中将VA1改为VA2，单击【确定】即可。各设备的标识符都不用修改，您只需要修改执行元件的位置标识，PLC IO的点位，地址和描述即可。

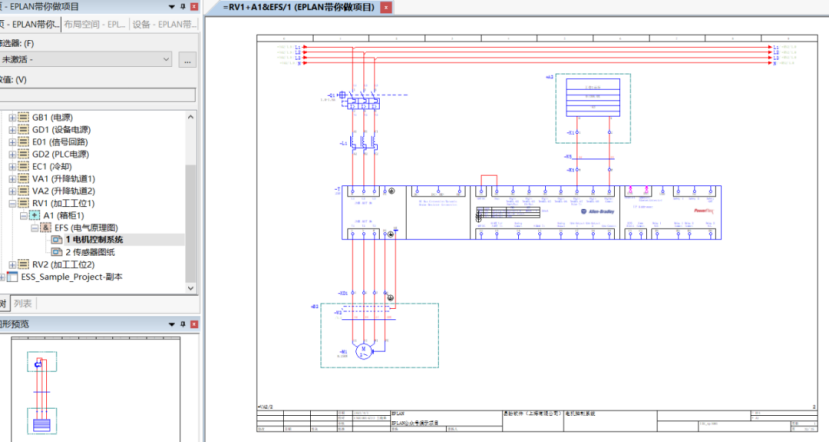

那么，您是否可以依据上述步骤把加工工位1和加工工位2的图纸绘制出来了呢？和上述步骤同的是：电缆需要绘制屏蔽（），试试看。绘制结果如下图：
