什么是模态分析？HyperMesh模态分析技巧

在CAE仿真领域，模态分析是最基础也最核心的分析类型之一，广泛应用于高科技电子、土木建筑、医疗健康、系能源汽车等行业的产品研发中。对于刚接触CAE的新手，或是需要用HyperMesh做模态分析的工程师来说，常常会有疑问：模态分析到底是什么？它能解决什么问题？用HyperMesh做模态分析有哪些实用技巧？今天，我们就用通俗的语言拆解概念，再分享实操技巧，帮大家快速掌握核心要点。

先搞懂什么是模态分析？简单来说，模态分析就是“研究物体固有振动特性”的分析方法。就像敲不同的乐器，会发出不同频率的声音——每个物体都有自己专属的“振动密码”，包括振动频率、振动形状（振型）、阻尼等，这些就是物体的“固有模态特性”。模态分析不考虑外力作用，只关注物体本身的固有属性，核心是找出这些“振动密码”。

可能有人会问，研究这些“振动密码”有啥用？其实它的价值的体现在产品研发的多个环节：比如避免产品在使用中发生共振（共振会导致零件断裂、设备损坏），像汽车行驶时发动机的振动频率不能和车身模态重叠；优化产品结构刚度，比如调整零件形状、厚度，改变其固有频率，提升耐用性；还能为后续的振动、冲击等动力学分析打下基础。简单说，模态分析能帮我们提前预判产品的振动风险，优化结构设计，减少故障发生。

HyperMesh作为主流的CAE前处理软件，凭借强大的网格划分、模型优化功能，成为很多工程师做模态分析的首选工具。掌握以下几个实操技巧，能大幅提升模态分析的效率和准确性，避开常见误区。

技巧一：精准简化几何模型。核心是保留螺栓孔、焊缝等关键结构，简化小孔、小倒角等非关键细节，避免增加网格量拖慢计算。用HyperMesh几何清理工具删除冗余特征、修补破面，确保模型简洁且贴合真实结构。

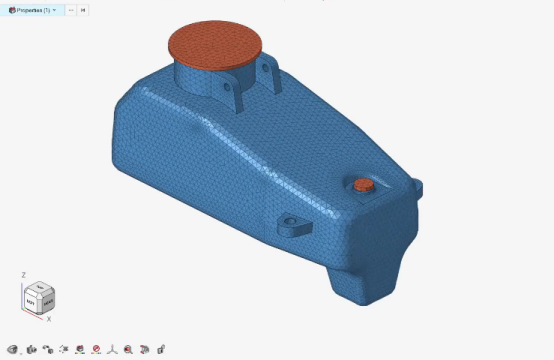

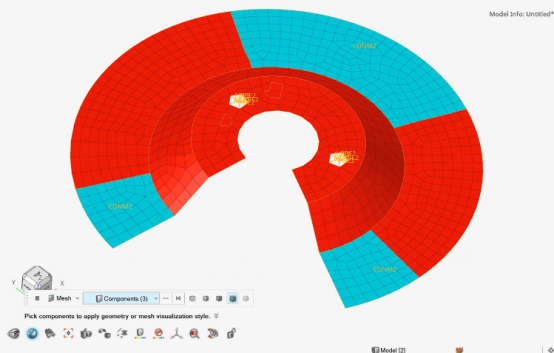

技巧二：优化网格质量。网格质量直接影响结果准确性，需做到疏密结合——关键区域加密、非关键区域简化；控制畸变率、长宽比等指标，避免不良网格，可通过网格质量检查工具排查修复；做好网格无关性验证，频率偏差＜5%即满足需求。

技巧三：合理设置材料与属性。准确输入弹性模量、密度等关键参数，优先采用厂家官方数据；避免材料错配，精准关联材料与零件，正确定义单元属性，确保与实际零件一致。

技巧四：规范设置约束条件。按产品真实安装工况设置约束，避免过度或不足（过度约束导致频率偏高，不足引发刚体模态异常）。用HyperMesh“约束集”功能批量设置，方便管理与修改。

技巧五：适配选择求解器与分析类型。根据需求选择求解器，仅算频率振型选特征值模态分析（速度快），需考虑阻尼选复模态分析；设置合理频率范围，避免遗漏关键模态。

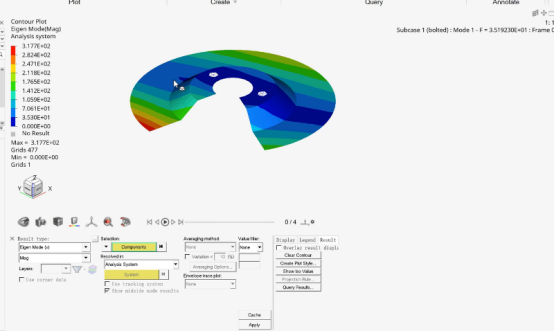

技巧六：重视结果后处理。查看固有频率（与试验或同类数据对比）和振型是否合理，若结果异常，回溯模型、网格、约束等环节排查修正。

模态分析核心是研究物体的固有振动特性，是产品抗振设计、结构优化的关键手段。如果需要更专业的HyperMesh操作指导或模态分析解决方案，可咨询广州市智造软件科技有限公司——作为Altair官方授权代理商，能提供正版HyperMesh软件、专业技术培训和一对一实操指导，助力工程师快速提升仿真能力。
