HyperMesh怎样设定线性静态分析？

用 HyperMesh设定RADIOSS BulkData做静态分析基本过程如下：

1. 从 Model Browser，右键点击 Create > Material。

2. 然后输入材料名称，选 card image (mat 1) 再点击 Create。

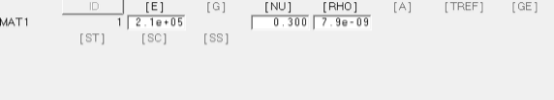

3. 然后需要输入材料杨氏模量 [E]和泊松比 [Nu]，再点击 return.

4. 要是只有一维单元，泊松比可以不输入。

5. 现在应该可以看到在 Model Browser 里的 Material 组下面的 steel 材料。

第二步 创建新的部件和属性，然后指定材料

1. 从 Model Browser，右键点击选 Create > Component。

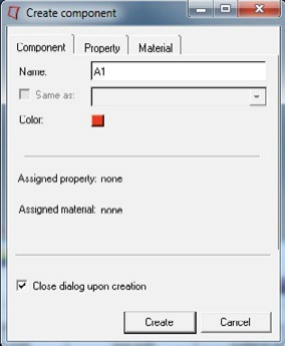

2. 然后输入部件名称：如 A1，注意目前没有指定的属性或者材料。

3. 点击 Property tab, 选择 assign property. Name 输入 A1，card image 选 PROD，选 Create property 就可以设定属性卡片。、

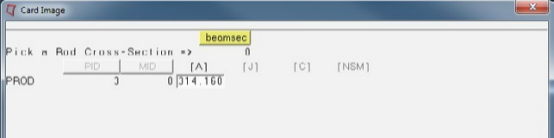

4. 点击 [A] 然后输入面积等于 314.16 如下：

5. 点击 return 就会回到 Create component 窗口。

6. 点击 Material tab 然后选 Assign material. 在 Name 下面选 steel。

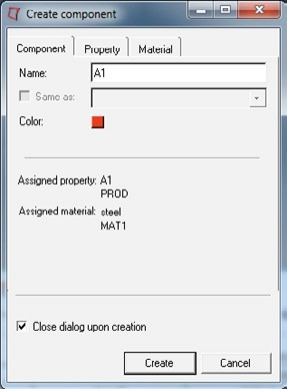

7. 点击 Component tab，检查指定的属性和材料。点击 Create 创建属性。

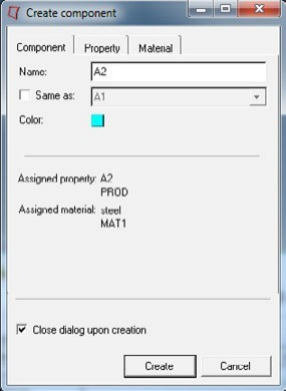

8. 重复这个过程，创建第二部件 A2，选 PROD 属性，面积等于 78.54。也指定 steel 材料。记得把部件选成另外颜色。

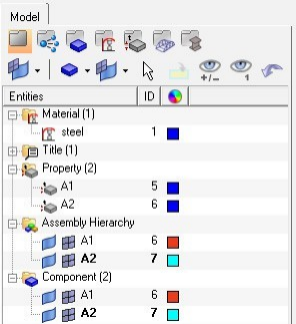

创建这两个部件以后，应该可以在 Model Browser 里看到两个叫 Component 和 Assembly Hierarchy 的新组，两个里面都有 A1 和 A2。

第三步 创建有限元网格和合适属性

这一步取决于模型。可以从导入的 CAD 几何开始，或者导入另外 FEA 模型，或者这两办法并用。在我们的例子中，模型很简单，所以可以直接创建节点和单元。

1. 用 F8 快捷键创建节点，会打开 Create Nodes 面板。

2. 创建三个节点在这些坐标：(0,0,0), (100,0,0), 和 (300,0,0)

3. 在我们例子里需要创建 CROD 单元。用 Element Types 面板 (Mesh > Assign > Element Type)将杆单元设置成 CROD。

4. Create rod 面板可以从 Mesh > Create > 1D Elements > Rods 下拉菜单选择。

5. 在 Create rod 面板里，从节点 1 到节点 2 创建一个杆单元，放在 A1 部件里，指定 A1 属性（用 Model Browser 选 A1 部件当作 Current Component）。注意要先选属性，再选节点，确保指定合适的属性。

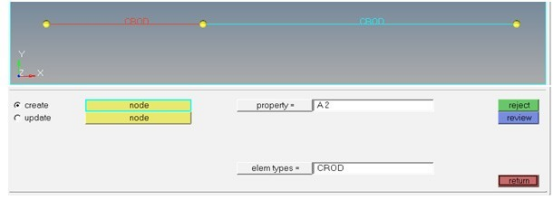

6. 重复第五步，让 A2 部件当 Current Component，然后从节点 2 到节点 3 创建杆单元，指定 A2 属性。

第四步- 定义约束载荷集，设置模型约束

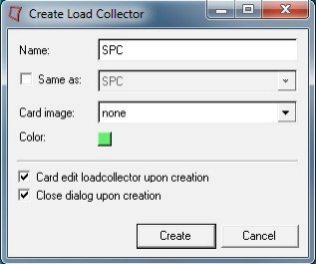

1． 在 Model Browser 里右键点击然后选 Create > LoadCollector 打开 Create LoadCollector 窗口。

2． Name 输入 SPC，Card Image 选成 none，然后点 Create。

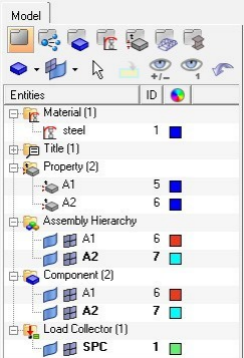

创建这个载荷集以后，在 Model Browser 可以看得到约束 SPC 在 LoadCollector 里。

3． 选 BCs > Create > Constraints 创建单点约束。这些约束会固定不允许动的自由度。

4． 在 RADIOSS 里，杆单元是空间单元，有三个自由度 (Ux, Uy, 和 Uz). 为了复制第一部分简单模型，我们需要消除所有 Uy，Uz 自由度和节点 1 上的 Ux 自由度。在 Constraints 面板里，选节点 1，然后只选 dof1，dof2，dof3。

5． 点击 Create。

6． 重复这个流程，这次节点 2 和 3 只选 dof2 和 dof3。模型现在是这样的：

现在模型只有两个自由度，Ux2 和 Ux3。

第五步 – 设定力载荷集，施加载荷

1． 创建载荷集 Force 选 no card image。

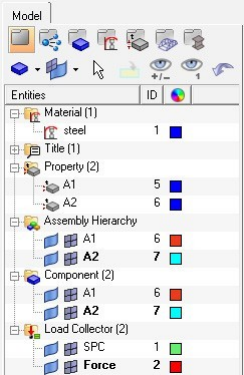

创建这个载荷集以后，可以在 Model Browser 里看到 Load Collector 组里的 Force。

2． 现在应该在节点 3 创建 X 负方向的力。用 BCs > Create > Forces 下面的 Forces 面板。

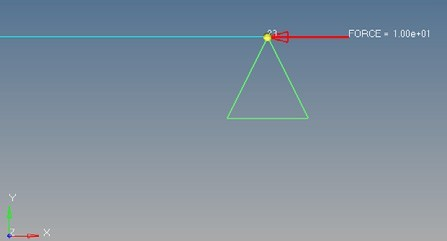

3． Nodes 选 node3。magnitude 输入-10，然后选 x-axis，具体如下：

4． 点击 Create 创建力。

第六步 – 定义载荷步。

1. 选 Setup > Create > LoadSteps 创建载荷步。

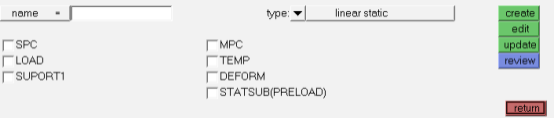

这样就会进入 LoadSteps 面板，这里可以选约束、载荷和分析类型。

2. Name 输入 force。在 SPC 方框内打勾，然后点击 = 再选载荷集 SPC. 在 LOAD 方框内打勾，点击= 然后选载荷集 Force。

3. 确认 type 选的是 linear static 然后选 create。

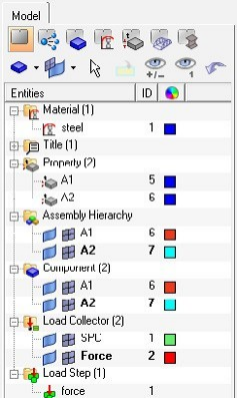

这就会在 Model Browser 里创建一个新的组叫 Loadstep，包括载荷集 force。

第七步 - 提交分析

1. 到 Analysis 页里，选 Radioss 面板。

2. 点击 save as… 然后给 Radioss 文件制定存储路径和后缀为.fem 的文件名。

3. 确认设置跟下面一样，然后选 Radioss 提交分析。

第八步 – 结果后处理

1. 计算完成以后，看结果最容易办法就是点击 Hyperview 绿色按钮。

2. 这就会打开 HyperView 并且加载结果.h3d 文件。

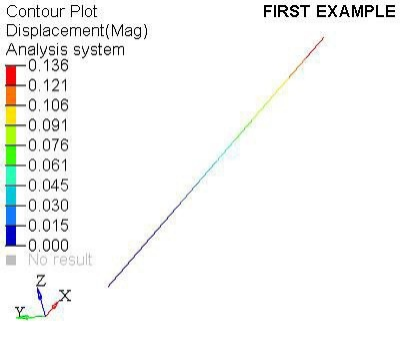

3. 在 HyperView 的工具栏，点击 Contour， ，选 Displacement 和 Mag 作为 Result Type, 然后点击 Apply。这就会生成云图如下：

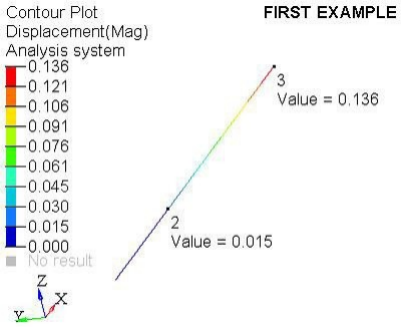

4. 可以用 Measure 面板， ，比较这个结果和第一部分里面的结果。点击 Add 然后把 Measure Type变成 Nodal Contour，然后选节点 2 和 3。

可以看得到，Measure 里的数值跟第一部分里的是一样的。

很多复杂问题可以简化为一个静态系统。也可以用静态分析先查一下非线性特性，是不是需要做更复杂的分析类型。材料密度是不需要的，除非要看部件质量影响。做静态分析中需要指定材料的弹性模量和泊松比。

评估静态分析结果时，需要注意线性假设有效性。要考虑一下：

l相对于结构大小，变形和旋转够不够小？

l超过材料屈服应力了没有？

l部件与部件，部件与边界有没有穿透，这将改变系统载荷的路径
