声腔模态分析的基础理论与第5章中的实模态分析基础理论基本相同，可理解为求解方程特征值和特征向量的过程。不同的是结构模态分析为结构运动方程的特征值求解问题，而声腔模态为下述波动方程的特征值求解问题。
式中，B=pc，为体积模量。可见声腔的模态与声速以及声腔形状有关。对于声腔特征值求解，同样支持Lanczos法和AMSES模态求解加速算法。其设置过程和卡片与结构模态分析相同。
需要注意的是，在调用声腔的ECA出中，可直接采用DNcBOD(FL0D)*o面业西限社9D(SIUCT)。同时，在声腔结果输出中、可直技界用D生。具(GMT卡片来统品部)面挂、由于声臣为标量，因此只有方向有结果，其他自由结果为零。具体设置过程见以下安动:安捌针对于二节的声腔模型进行模态分析，展示腔模态分析的过程。模型是按照的商务的提布得到的、网格已经划分、对应的材料和属性已经创建和赋子。对声腔开展态分析不送加约束和载荷，但是需要检查并确保所有节点CardImage中CD栏的值是否已经设为-1。

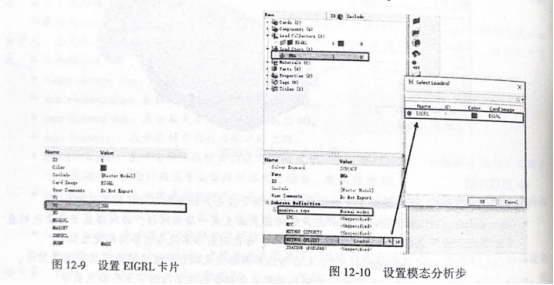

Step 01创建并设置ERGRL卡片。如图129所示，在模型测览器空白处右击并创建dcledor，并将其重命名为“EIGRL”，然后在下方的实体编辑器中将Card Image 改为EIGRL，并在V项输入 200，表示模态分析结果提取200Hz以内的所有模态。其余项保持默认。
Step 02创建并设置模态分析步。如图12-10所示，在模型浏览器空白处右击然后创建LSiep，并将其重命名为“NMA”，然后在下方的实体编辑器中将 Analysis type 切换为 Normal moade并在 METHOD(FLUID)项右侧单击<Unspecified>以激活 Loadcol 按钮，最后单击 Loadcol 按钮在弹出的对话框中勾选上一步中定义的载荷集 EIGRL，单击OK按钮。
设置EIGRL卡片、设置模态分析步
Step 03设置输出控制。如图12-11所示，在模型浏览器空白处右击并创建0utput，即输出控制卡片，此时Cards节点下生成了CLOBAL_OUTPUT REQUEST卡片。单击该卡片，在下方的实体编辑器中勾选DISPLACEMENT复选框，然后将FORMAT项切换为H3D，其余项保持默认，表示输出.b3d格式的模态位移结果。
Step 04提交计算。进人 Analysis->OptiStruct面板，在该界面下提交计算。
设置输出控制

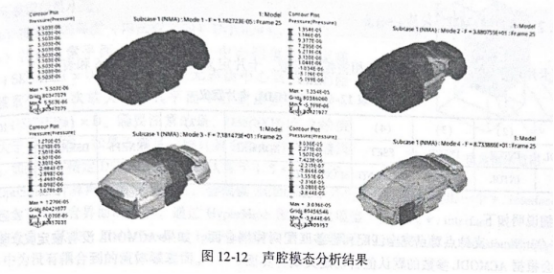

在HyperView 中打开.h3d结果，可以查看不同频率下的模态振型云图与频率值，图 12-12所示为声腔模态的前4阶模态结果。
声腔模态分析结果
