OptiStruct实例：消声器前盖ERP分析（1）基础理论

本章通过一个简化的汽车排气系统中的消声器前盖模型来展示OptiStruct ERP分析的通用卡片设置。

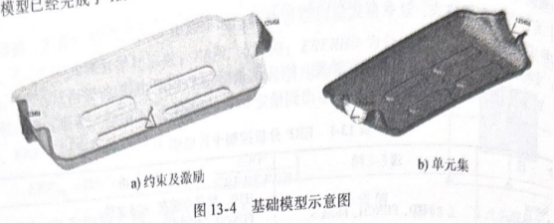

如图13-4所示，模型两端全约束，在模型中部施加Z向激励载荷进行频响分析。加较领率为120-400Hz，每个步长1品、同时、模型定义了单元集、用于ERP分析的ERPL览。共國投型已经完成了13.1.2节中的步骤1)和步骤2)，下面将继续完成后续步骤。

基础模型示意图

模型设置

1.ERPPNL 卡片定义按下(CTRL*F)键，在 HypeMeh 界面右上角输人 ERPPNL，创建 ERPPNL卡片，如图1.所示。

ERPPNL卡片创建方法

如图13-6所示，也可通过在模型浏览器空白处右击创建Set，并将该Set重命名为“ERPPNL”。在下方详细设置栏中将 Card Image 设为ERPPNL，并在 Enti-tyIDs中单击 Sets按钮，在弹出的对话框中勾选已经定义好的单元集ERP_elem,单击 OK按钮。

2. ERP 卡片定义

Step 01模型浏览器空白处右击创建 Output，即输出控制卡片。

Step 02此时在模型浏览器的Cards节点下生成了GLOBAL_OUTPUT_RE-QUEST卡片，单击该卡片，在下方的详细设置栏找到ERP并勾选，即选择了输出ERP。

Step 03展开 ERP菜单，将ERP_Num的数值修改为2，即创建两个ERP输出。

Step 04展开 ERP_Num，将其中一个输出的FORMAT设置为H3D，另一个输出的FORMAT设置为PUNCH，即同时输出.h3d和.pch结果文件。

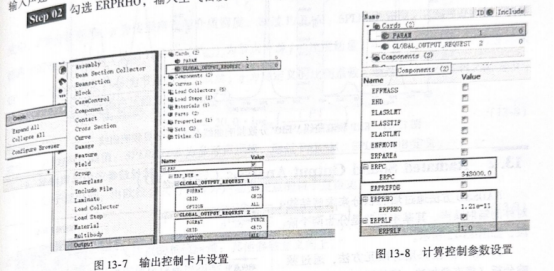

Step 05同样将两个输出的 GRID项均切换到 GRID，OPTION 切换到 ALL。设置界面如图 13-7

3. 介质密度、声速和辐射损耗系数卡片定义

支里按空气传播进行相应参数的设置。设置过程同ERP卡片，如图13-8所示所示。

Step01右击模型浏览器空白处创建PARAM 参数卡片，并在下方详细设置栏中勾选ERPC。

Step 02勾选ERPRHO，输人空气密度1.21e-11;勾选ERPRLF，采用默认值1，即无损耗。

输出控制和计算精致参数设置

4.提交计算在 Analysis 界面下，单击OptiStruct 面板，在该界面下提交计算。结果查看

1）查看生成的文件。由于设置了同时输出.h3d和pch格式的结果文件，所以存在两种格式的结果文件，如图139 所示。

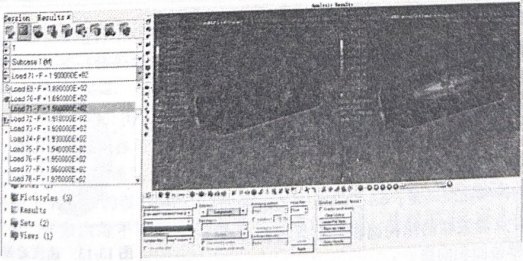

2）查看.h3d结果文件。在HyperView中打开.h3d结果，如图13-10所示。可以查看不同频率下的Panel的ERP结果(下左)和节点ERP的结果(下右)。

结果云图

3）查看.pch结果文件。在 HpeGmp中打开.结果。可以绘制Panel的ERP频响曲线，ERP分数频响曲线（各频率下BRP古各频率ERP总和的比例）及ERP分贝频响曲线，如图所示。
