Optistruct流固耦合分析（二）

在已有的可独立求解的 AcuSolve模型基础上，需要添加流固耦合交界面、时间步及OptiStruct与 AcuSolve 的数据传输、数据交换设置。

1）网格类型。在流固耦合分析中，必须将Meshtype设置为ALE网格，同时设置Extermal code为ON，打开外部求解器开关，如图28-38所示。

2）交界面设置。在独立的求解模型中，交界面一般为简单的边界条件，但是在流固耦合分析中，需要将其更新为Extemal CodeSurface。其中，Couplingtype为Structural,Coupling direction 为Both，表明是双向耦合，Velocity type为Wal，即考虑边界层效应，Mesh displacement type 为 Tied,其余为默认即可，如图28-39所示。

结构模型中的交界面需要与流体模型中的交界面位置重合，AcuSolve在计算前会检查两者的位置关系，并将检查信息输出到.log文件中，如图28-40所示。

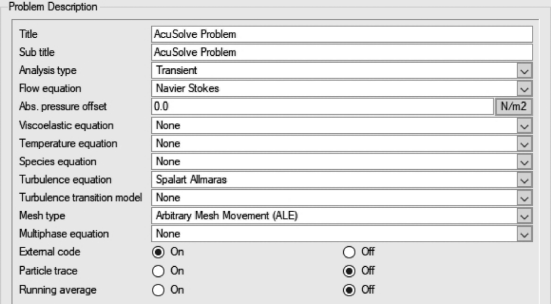

网格类型设置 图28-38

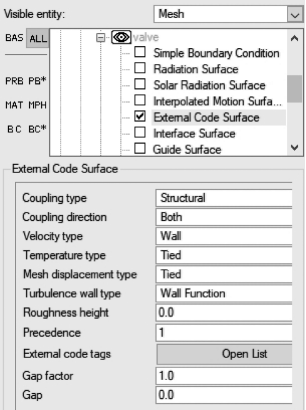

图28-39 交界面设置

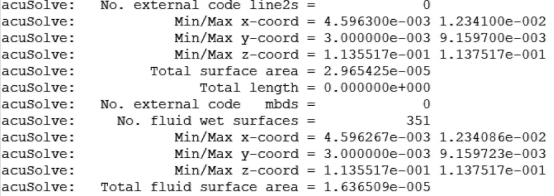

图28-40交界面位置检查

3）时间步设置，如图28-41所示。

-将 Analysis type 设置为 Transient,采用瞬态仿真。

-将初始时间步 Initial time increment 设置为与 OptiStruct 结构求解器相同的值。将 Auto time in-crement设置为Of，关闭自动时间增量步。

-通过设置时间步数 Maxtime steps可得到总的仿真时间，该仿真时间需要与OptiStruct 结构仿真时间相同。

-设置一个增量步内的最小迭代次数及最大迭代次数。在OptiStruct中同样也有这样的设置，两者的值可以不同，联合仿真最终会采用最大的最小迭代次数，最小的最大迭代次数。

4）通信设置。在 AcuSolve 中需要指定 OptiStruct 提交计算的IP 或机器名，及 OptiStruct 模型中 FS卡片上的 PORT(端口号）。如果是在同一台机器上计算，Socket host用默认值即可，如图28-42 所示。

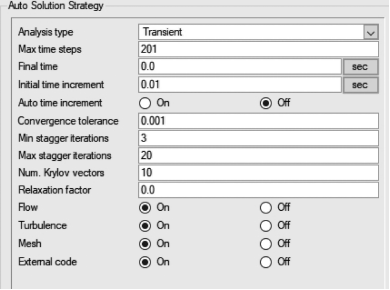

图28-41 时间步设置

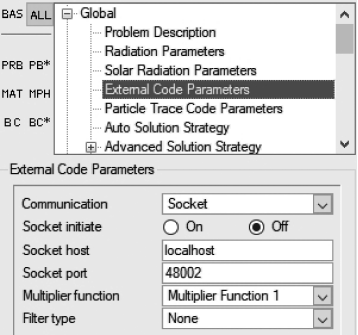

图28-42 通信设置

OptiStruct 与AcuSolve 作业提交

可分别在同一台机器或不同的机器上提交OptiStruct模型及AcuSolve模型，AcuSolve 将根据模型中提供的机器地址及端口号进行 Socket 连接，并进行联合求解。可在OptiStruct 运行目录下查看cci.txt文件，了解当前联合求解的进展，如图28-43所示。

图28-43求解进展查看

流固耦合分析结果查看

联合求解完成后，OptiStruct生成.h3d文件，该文件只包含结构相关的结果，可用HyperView查看。AcuSolve生成.log文件，该文件只包含流体相关结果，也可用HyperView 查看。
