如何配置Optistruct求解应力灵敏度？如何获取质量和刚度矩阵？

在结构工程设计中，Optistruct作为一款功能强大的有限元分析软件，广泛应用于汽车、航空航天、船舶等众多领域，以支持结构的优化设计与性能预测。针对Optistruct的应用，进行应力灵敏度分析以及提取质量和刚度矩阵是两项重要任务，它们对于深入了解结构响应特性、优化设计方案以及验证模型精确度起着至关重要的作用。本文将详细阐述如何在Optistruct中配置求解应力灵敏度的设置，并介绍如何有效地提取质量和刚度矩阵。

一、Optistruct设置求解应力灵敏度

应力灵敏度分析用于评估设计变量（如材料属性、几何尺寸等）变化对结构应力分布的影响。在Optistruct中，进行应力灵敏度分析通常涉及以下几个步骤：

1. 定义设计变量

首先，在Optistruct的输入文件中（如.fem文件或Hypermesh中设置的Optistruct属性），需要明确哪些参数将作为设计变量。这些设计变量可以是材料属性（如弹性模量、密度）、几何尺寸（如厚度、长度）等。

2. 启用灵敏度分析

在Optistruct的求解控制卡片中（如DRESP1, DRESP2等），需要设置相应的响应以计算应力，并启用灵敏度分析选项。例如，可以使用DRESP1卡片定义一个应力响应，并通过设置其参数来指示Optistruct计算该响应对所有设计变量的灵敏度。

3. 指定求解器选项

在Optistruct的求解器控制卡片（如SOLVE）中，确保启用了灵敏度分析功能。这通常涉及到设置适当的求解器选项，以包含灵敏度分析的计算。

4. 运行分析和查看结果

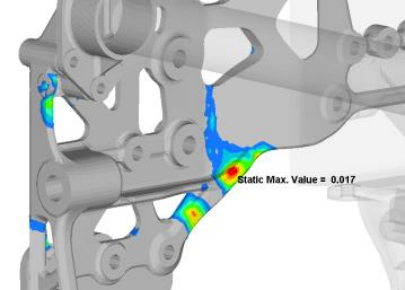

完成上述设置后，提交Optistruct作业进行求解。求解完成后，可以在结果文件中查看应力灵敏度信息。这些信息通常以表格或图形的形式呈现，展示了设计变量变化时应力如何变化。

二、Optistruct提取质量和刚度矩阵

直接从Optistruct的标准输出中提取完整的质量和刚度矩阵并不总是直接支持的，因为Optistruct主要关注于结构响应和性能的优化，而不是矩阵的详细输出。然而，可以通过一些间接方法或利用Optistruct的二次开发接口来获取这些信息。

1. 间接方法

一种间接方法是通过对结构进行特定的加载和边界条件设置，并利用Optistruct的位移和力响应输出，结合静力学原理反推质量和刚度矩阵。这种方法虽然可行，但计算复杂且容易引入误差。

2. 使用Optistruct的二次开发接口

Optistruct提供了丰富的API和二次开发接口，如Python脚本接口（如通过OptiStruct Scripting Interface, OSI）或Hypermesh的宏功能，这些工具可以访问更底层的模型数据和求解结果。通过编写自定义脚本或宏，用户可以提取结构的质量矩阵和刚度矩阵（或至少是其部分元素）。这通常需要深入理解Optistruct的内部数据结构和求解算法。

3. 利用其他软件工具

另一种方法是使用能够直接提取这些矩阵的其他有限元分析软件或后处理工具。例如，一些商业软件或开源软件可能提供了更直接的方法来导出质量和刚度矩阵。用户可以考虑将Optistruct的模型导出为这些软件可识别的格式，然后利用这些软件进行进一步分析。

结论

在结构工程的优化设计流程中，利用Optistruct进行应力灵敏度分析以及提取质量和刚度矩阵是至关重要的环节。虽然Optistruct本身提供了对应力灵敏度分析的直接支持，但在获取完整的质量和刚度矩阵时，可能需要采取一些间接途径，比如利用二次开发接口或结合其他专业软件工具。工程师需根据各自项目的特定需求及可获取的资源，审慎选择最合适的方法来圆满完成这些分析工作。
