Altair(Hyperworks)教程|材料与属性教程及交互视频

来源: | 作者:ALTAIR | 发布时间 :2023-07-17 | 381 次浏览: | 分享到:

在Altair(Hyperworks)中,如果要查看以下视频或教程,需先用E-mail地址在HyperWorks客户中心注册。使用密码进入客户中心后,可用以下链接观看视频或教程:



推荐视频

交互视频 (10-15分钟; 不必安装HyperWorks)

• 材料定义

• 属性定义

• 给单元赋属性



网络研讨会

RADIOSS仿真精度(材料与损坏数据库)

• 如何用NASTRAN解决平面应变问题 - Prof. J. Chessa, Texas



PDF

• 用新的视角看钢材



大学生赛车项目-材料定义

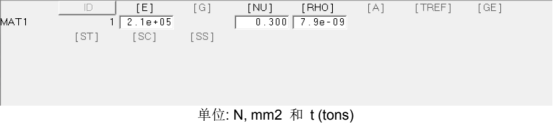

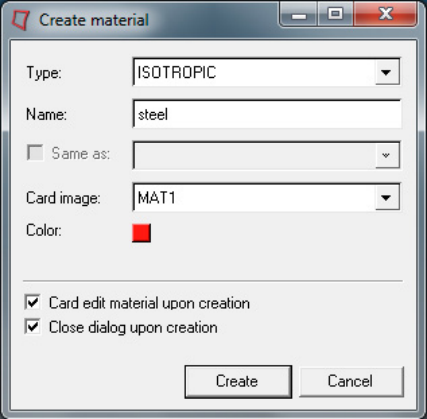

框架采用钢材,其属性为:线弹性、各向同性,与温度无关,相当于MAT1卡片定义:













框架材料属性定义与问题解答

为简便起见,框架用CBAR单元模拟,使用“tube”的属性固定横截面。CBAR单元最好使用HyperBeam(集成于HyperMesh)来创建。当横截面定义后,其信息会以beamsection的形式存储于beamsection集之中。流程为:



l 用HyperBeam定义所需要的tube横截面,并将各自的截面信息(面积、惯量等)存储于beamsection集。

l 使用卡片PBARL生成属性集。其中,之前定义的beamsection和材料集已调用。最终,将属性集分配到所有CBAR单元。



接下来详细说明这些步骤:

I.HyperBeam定义tube截面

选择菜单Properties > HyperBeam进入HyperBeam界面中。



注:我们选用OptiStruct (Radioss bulk)做为有限元求解器,因而使用OptiStruct中的1D截面库将更加方便。

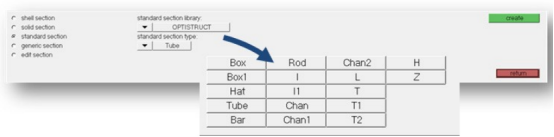

所以,standard section library应选用OPTISTRUCTstandard section type应选用Tube。其他截面当然也是存在的。

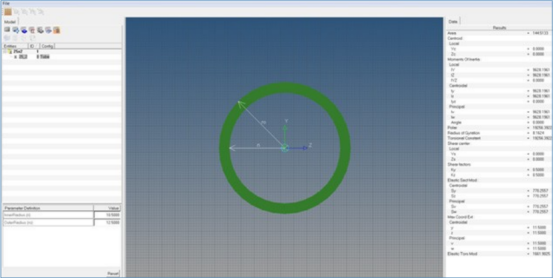

HyperBeam图形编辑器中显示选用的tube截面。







对于基础设计(事实上只是“猜测”),tubes半径假定为: rout=12.5 mm, rinside=10.5 mm.

当然,tubes的内径(DIM2)与外径(DIM1)HyperBeam中都易于改变或调整。







当截面定义完成后,可在中Model Browser点击图标 返回 HyperMesh图形界面。







II. 定义属性集

跟之前一样,在Model Browser中对材料集单击右键,指定PBAR卡及之前定义材料。

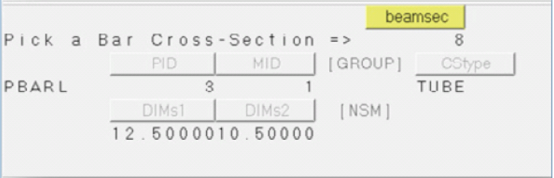

在Altair(Hyperworks)中属性集(PBARL)的卡片信息中所含信息为

l梁截面 (此处梁截面的ID8) 的类型为 (CStype) TUBE. 内外径分别为 DIM2 DIM1

l材料 (MID=1)

接下来,将属性集赋于1D单元。至此,Model Browser中的各自材料都已用到(右键单击property并选择Assign)。



为了更好地观察1D单元,可从Traditional Element Representation 切换到 3D Element

Representation 。另外,激活单元收缩选项 。

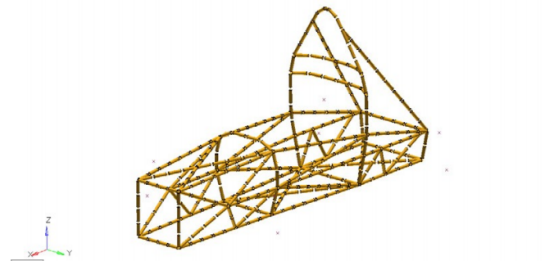

图:收缩显示 1D单元模拟的赛车框架。框架外的X符号指几何点,这些点用于模拟车轮悬架。







图:框架网格的详细显示(收缩模式激活)。简便起见,使用均匀截面杆(ro=12.5 mm, ri=10.5 mm)。



问题解答:

然而,有些1D单元有可能未显示正常,什么原因?

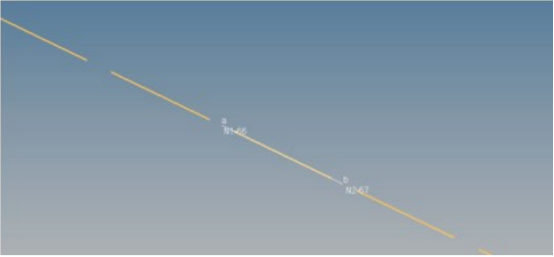

上图中, 那根线事实上是 CBAR 单元。可能解决此问题的原因或方法:

1. 确认 “property” 已赋于到所有1D 单元。有多种方法可用于可视化检查,例如,激活单元显示模式:

 如果属性集已赋于1D单元,这些单元会显示与属性集同样的颜色。

2. 再次检查1D单元的属性,例如,检查属性集(Model Browser中对相关属性集单击右键并选Card Edit)

3. 检查单元方向

 单元的方向通过其局部坐标的xy平面定义,其局部xy平面通过其局部x轴(从a点到b点的纵向)跟一个向量v来定义。基本来讲,主要考虑向量V来决定其单元方向。



 (详见帮助文档 helphwsolvershwsolvers.htm, then Index > CBEAM or CBAR)

 Bars面板中控制(或更新)单元局部xy平面和向量v,从菜单栏中依次选择Mesh > Edit > 1D Elements > Bars > Update

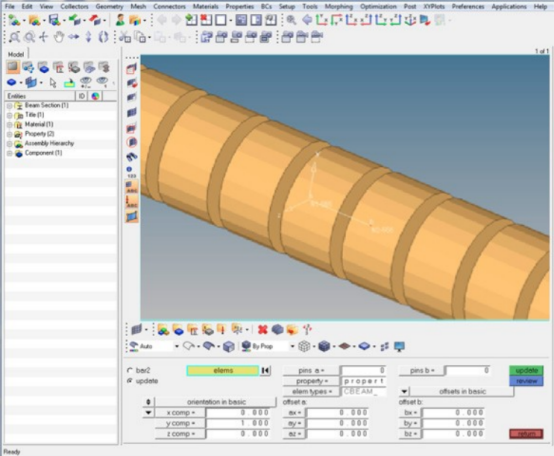

选择任意显示的1D单元(图中3D Element Representation 已激活)。

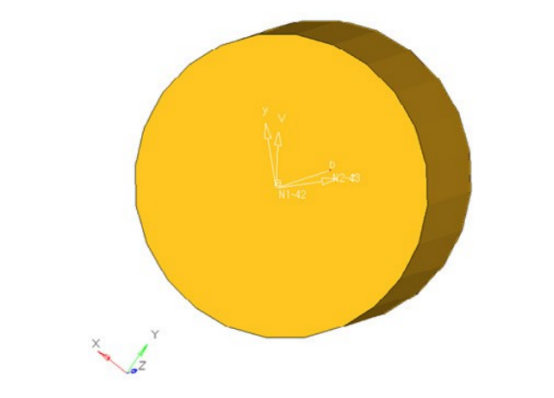

上图中同时显示了单元的局部坐标系与其组件的向量v(基于全局坐标系)。在此,向量v平行于全局坐标系的y向(y comp = 1)。单元的局部xy平面因而平行于全局坐标的xy平面。

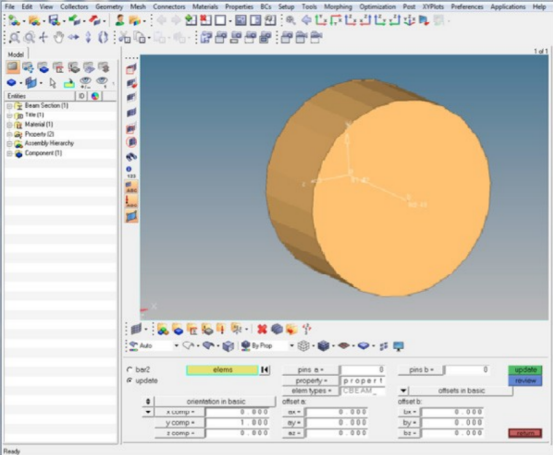

下一步,查看未正确显示(横截面未显示)的1D单元的方向。重复之前的“review steps”即可。

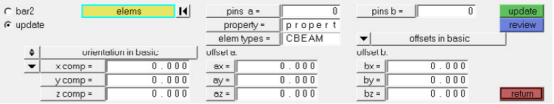

此时,仅显示a点与b点的位置。而下图面板中显示向量v的组成都为0







好的一方面就是:向量v的组成部分随时都可以更正或更新。

选择单个或全部单元,基于全局坐标下指定向量v的组成。假如,向量vy向设为y=1(全局的),同时,向量v与单元的局部y向要一致。上图中的局部y向与向量v相互叠加。







下图中,向量v与全局坐标下的任何方向都不一致。显然,向量v与局部的x轴一起指定了单元的局部xy平面。
