Altair HyperWorks总应力-塑性应变图

在使用Altair（Hyperworks）中，总应力-塑性应变图中的数据可用来定义TABLES1卡片（ard Image为TABLES1的load collector）。



注意：如果表格使用总应变（TYPSTRN = 0），第一个点必须在原点（X1 = 0, Y2 = 0），第二个点（X2, Y2）必须在初始屈服点，在MATS1中指定。从原点至屈服点连线的斜率等于E。如果表格用塑性应变（TYPSTRN = 1）定义，第一个点（X1, Y1）的Y1为屈服点，X1必须为0。







对于基于小变形假设的分析，真实应力-应力曲线和工程应力-应变曲线之间差别很小，所以在TABLES1中可以使用任意一种。对于小变形假设不成立的分析，要使用真实应力-应变曲线。



如果变形超出了表格中所定义的值，它将会进行线性插值。

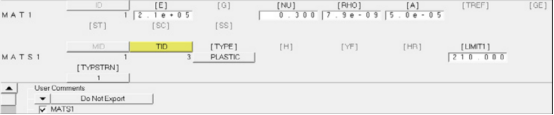

上面的表格（ID为3）在MATS1卡片中引用如下：







TID: 选择前面创建的TABLES1（总应力-塑性应变）

TYPSTRN: 定义给定的曲线类型，此处为1=塑性应变;

LIMIT1: 屈服应力，与曲线中相同。

接触（小滑移）

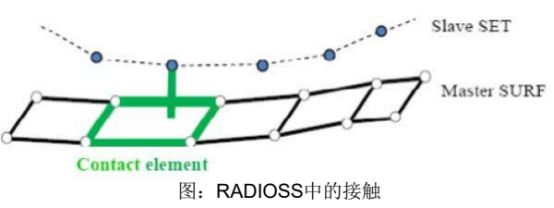

RADIOSS中的接触，接触对通过主-从组来定义。接触算法不允许某个实体同时属于两个组，除非在自接触中。







一般来说，主集为面，而从集为节点，检查从节点相对主面的穿透。在RADIOSS bulk中使用CONTACT, PCONT, 和CONTPRM卡片来定义和创建接触实体或集合之间的关系。

 操作步骤如下：

1. 定义接触面（即：定义主面和从面单元集合。如下图所示，接触面通过实体单元定义）。







2. 定义接触对（在下图中，名为Contact_1在HyperMesh中存储为group）。







3. 在同一个面板中，选择add子面板定义主从单元（选择前面定义的接触面）。

4. 点击card image 子面板以查看和编辑接触对定义。



格式





在第3列，TYPEs可以选择 SLIDESTICK和FREEZE：

lSLIDE 在主从面间创建滑动接触。

lSTICK创建粘接接触，对于所有闭合接触使用粘接属性，

lFREEZE对于打开或闭合的接触强制使主从面间相对位移为零(对实体单元为tie接触)下面的例子可以解释它们的不同，两块板之间有小间隙:

l固定一端

l在上表面边界上施加荷载

l在两块之间创建接触对

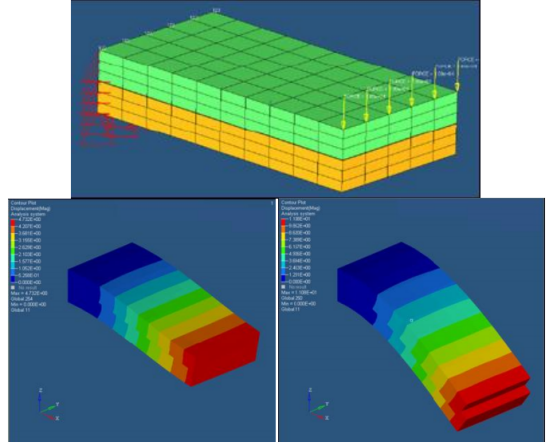

左图使用STICK创建，可以看出接触面上所有点的相对位移大小相等并且两块板的顶端仍然保持在同一平面上。



相反地，右图使用SLIDE选项。当SLIDE激活时，要检查穿透，但是从节点并不是限制在主面上，而是可以在主面上移动。



在荷载向上或向下的工况下，FREEZE选项绑定了接触面上所有节点（接触或打开状态）的相对位移。两种情况下，两块板都表现得像是一个整体，在接触面的每一点都受到强制位移。

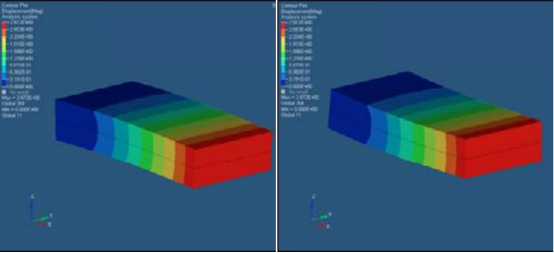

图：作用力向下（左）和作用力向上（右）使用FREEZE接触

此外，接触对也可以通过引用关键字为PCONT的property collector来定义：







PCONT卡片可以改变接触定义的默认参数，包括考虑壳单元厚度的填充厚度、接触刚度、静摩擦系数、动摩擦系数。



注意在CONTACT中Property Option选项选择为Property Id。

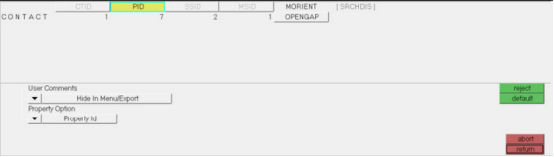

图：PID引用了关键字为PCONT的property collector
