白车身是指焊接车身的本体部分，一般指不包括通过螺栓装配在车身本体上的部分(如车门发动机罩板、行李箱盖以及需要螺栓连接的翼子板等)。白车身模态是车身局部刚度和动态性能的重要指标，在车型开发的过程中，白车身刚度的优劣直接影响到车辆的NVH性能、可靠性、安全性、动力响应特性等关键性能指标。

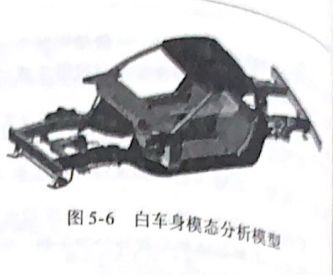

本例使用 OptiStruct求解白车身模态，导入的模型中已包含白车身网格及材料参数，这里仅需要设置边界条件以及特征值求解方法。在HyperMesh启用OptiStruct类型的 User Profile，导人BIW,fem 文件，可看到图5-6所示的分析模型。
模型设置step01

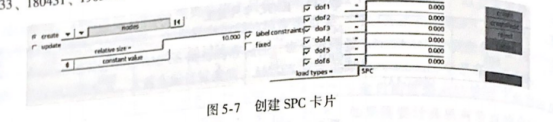

在Hypermesh的constraints 面板设置结构的固定节点。该面板中loadtypers为SPC，全选dof1~dof6单击“nodes”按钮，这择车身的因班连就的，所果。透择下车体的4个变。190533、180431、190524、182493，单击create按钮，如图5-7所示

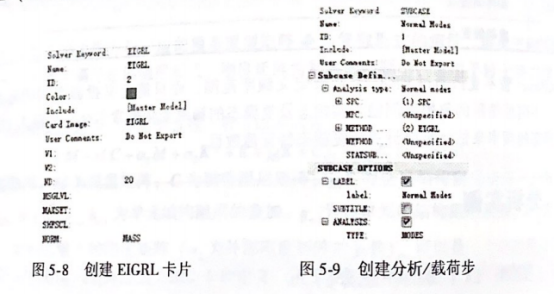

Step02在HperMeh 的模型浏览器中右击并创建lod Coleec。 在 Name 中输人ECRL,。1E选择EIGRL，设定ND=20，如图58所示。该卡片表示提取最低的20阶结构模态,Nom认为 MASS，即采用广义质量归一化的模态振型。
Step03在HyperMesh 的模型浏览器中右击并创建 Load Step(分析/载荷步)，如图59 所
lAnalysis type 选择Normal modes。
lSPC 选择 Step 01 创建的 SPC 类型 Load Collector。
lMETHOD(STRUCTURE)选择 Step 02 创建的 EIGRL类型 Load Collector。

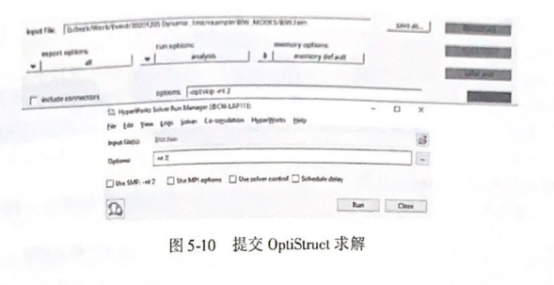

Step 04 提交OptiStruct求解。在 Analysis 面板单击OptiStruct按钮提交求解。也可以使用出”按钮“生成新的.fem 文件，使用 HyperWorks Solver Run Manager 对话框提交求解，如图 5-10 所示。
结果查看

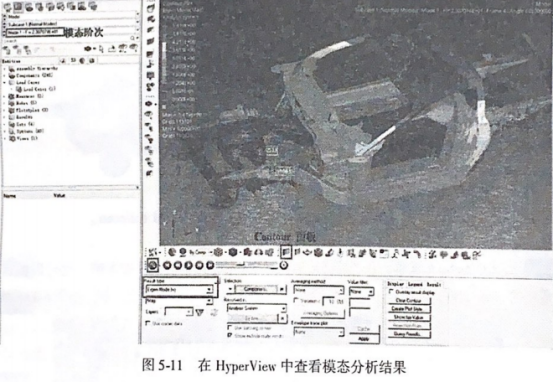

在 HyperView中打开.h3d文件，可以査看白车身的模态振型结果。如图5-11所示，在 Conlour面板中，选择 Eigen Mode(v)类型结果，单击 Apply 按钮即可显示模态振型云图。在 HyperView 的左上角可以选择需要查看的模态阶次。
