OptiStruct实例：设备支架的偏心载荷响应

设备支架泛指用于承托设备的结构，在各行业中广泛应用，可以是桁架式、薄壳式、铸造件构造。支架设计除关注结构的静强度外，有时还需考虑减振或隔振的性能。当承托的设备为都时、应减少从外界传递至设备的振动，即减振作用;当承托的设备为电机等动力部件时，支架需阻断振动向外界传递、即隔振作用。



本例考察的设备支架如图7-10所示，在孔洞的中心位置有一集中质量单元COMN2，代表承托的设备质量，5个固支节点在支架的侧边缘。支架上的设备运转时对支架产生一个绕Y轴的偏心载荷作用。在稳定转速下，设备对支架的激励及响应可以用0iStruct 频响分析来描述，可以计算不同转速下的支架响应。



使用HyperMesh导人 bracke_FRF.FEM 文件，采用模态法频响分析求解上述问题。还需要进行的设置包括设置模态分析算法EIGRA、设置分析频率集FREOi、定义稳态旋转激励载荷(使用含相位差的RLOAD组合FORCE载荷)、设置结构阻尼、定义加速度ACCE及反作用力 SPCF 响应输出。





图7-10 设备支架及载荷



Step01在模型浏览器中，右击并选择Create->Load Collector。

将Name改为“EIGRA”;Card Image项选择EIGRA;在 V2字段输人1000.0，表示提取设备支架1000Hz以下的振动模态。



Step 02在模型浏览器中，右击并选择Create->Load Collector。

将Name 改为“FREQi”;Card Image 项选择 FREQi。-如图7-11所示，勾选启用FREQ3选项，Fl设定为10.0，F2设定为400.0，TYPE=LINEAR，NEF=10,CLUSTER =3.0.

勾选启用FREQ4选项，F1设定为10.0，F2设定为400.0，FSPD =0.01，NFM=9.



Step 03在孔洞中心395 号节点创建横向激励。

在模型浏览器中，右击并选择Create->LoadCollector，命名为“FORCE_X”。单击面板的 Analysis→forces 按钮，确认load types为FORCE;方向选为x-axis;magnitude=1.0;nodes选择 ID=395 的孔洞中心节点。



Step04在孔洞中心395号节点创建垂向激励。

在模型浏览器中，右击并选择Create->Load Collector，命名为“FORCE_Z”。单击面板的 Analysis→forces按钮，确认 load types为FORCE;方向选为z-axis;magnitude=1.0;nodes 选择 ID=395的孔洞中心节点。



Step05 在模型浏览器中，右击并选择Create->Load Collector。

命名为“TABLE_force”，类型为TABLED1,输入图7-12所示曲线，表示在0~1000Hz频段为单位载荷激励(2020版本 HyperMesh 以后，为右击并选择Create->Curve)。



Siep06 在模型浏览器中，右击并选择 Create->load Collector,命名为“RLOAD_F”

Card lmage 项选择 RLOAD1;在EXCITEDID 选项中选择 FORCE_X载荷;在TC选项中选择TABLE_force 曲线;TD 选项中留空;TYPE 选择 LOAD。



Siep07在模型浏览器中，右击并选择 Create->Load Colleetor, 命名为“RLOAD_Fz”。

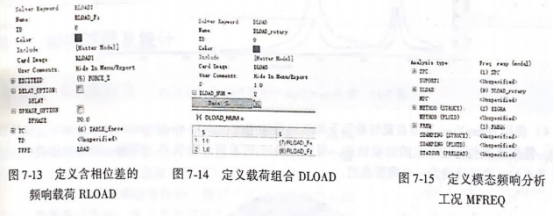

Card Image项选择 RLOADI;在EXCITEDID选项中选择FORCE_Z载荷;在TC选项中选择TABLE_force曲线;TD选项中留空;TYPE 选择LOAD;设置DPHASE为90，表示垂向与横向激励相差90°相角，如图 7-13 所示。



Step 08 在模型浏览器中，右击并选择 Create->load Collector,命名为“DLOAD_rolary”。Card lmage项选择 DLOAD;设置S为1.0，DLOAD_NUM为2;在 Data 列表中组合两组 RLOAD载荷，如图 7-14 所示。



Step 09在模型浏览器中，右击并选择 Create->PARAM。启用G，G_V1为0.06，即设置结构阻尼系数为0.06。



Step 10在模型浏览器中，右击并选择Create->Load Step，命名为“MFRF”，Analysis type 设置为 Freq.resp(modal);边界条件和载荷的定义如图 7-15 所示。







Siep 11在模型浏览器中，右击并选择 Create->0ulpul，定义工况结果输出。

-勾选 DISPLACEMENT，OPTION选择AIL，输出所有节点在旋转激励下的位移。

-勾选ACCELERATION，OPTION选择SID，并选择center节点集。

-勾选 SPCF，OPTION选择SID，并选择x边界节点集，表示输出约束反力。



Step 12提交OptiStruct求解。在 Analysis 面板，单击OptiStruct按钮提交求解。也可以导出生成新的.fem文件，使用HyperWorks Solver Run Manager 对话框提交求解。



结果查看

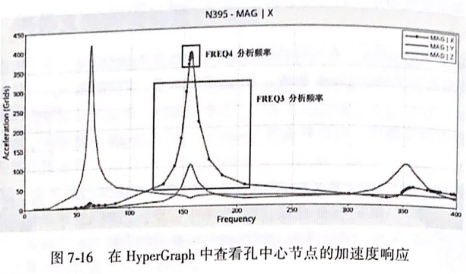

1) 使用 HyperGraph 打开.h3d文件，查看中心节点395 的加速度响应。进行数据点标记:在任-曲线上右击并选择 property，将 Symbol 设为圆点，如图 7-16 所示。



2)可以看到采用FREO3和FRE04的组合设置方法完整地捕捉了结构的响应峰值。其中FREQ3 在较大的范围内捕获曲线的整体形态，而FREO4可在固有频率的邻域局部捕捉细节得到平滑的曲线峰值。





图7-16 在HyperGraph 中查看孔中心节点的加速度响应

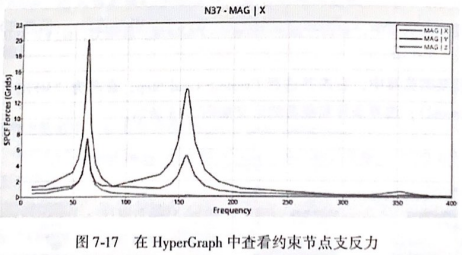

2) 使用 HyperGraph查看各个SPC约束节点的反力，SPCF 约束反力在一定程度上反映了设振动对周围结构的作用。图7-17所示为37号SPC节点的约束反力曲线。





图7-17在HyperGraph中查看约束节点支反力

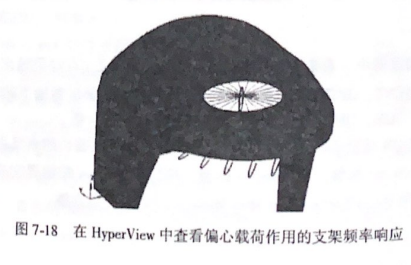

3) 使用 HyperView查看在旋转激励下的结构振动响应，选用modal animation mode ◎ 按钮播动画，使用上按钮标记节点的运动轨迹，得到图7-18所示的运动轨迹。在偏心载荷的作用下,构各节点的运动轨迹均为一个椭圆曲线。





图7-18 在 HyperView 中查看偏心载荷作用的支架频率响应
