Optistruct实例：框架结构设计灵敏度分析

14.6.3 实例：框架结构设计灵敏度分析

本小节使用的基础模型与前面的功率流分析实例基础模型类似，区别在于此例中4个梁单元的属性分别采用独立的属性卡片来定义，并且已经创建了3个变量来对应A、B、C这3个Bar 单元的半径。图 14-41所示为基础模型和变量说明，在此模型基础上进行设计灵敏度分析。

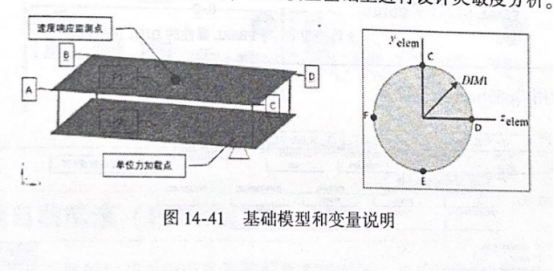

图14-41 基础模型和变量说明

模型设置

Step 01 打开 HyperMesh，导人基础模型 two_shell_FRF_DSA_base.fem。

Step 02 变量创建。在HyperMesh的优化面板中，参考图14-42和图14-43 使用 size(尺寸优化)模块进行 DESVAR 变量卡片和 DVPREL1变量、属性关联卡片的定义。

图14-42 变量创建界面

图14-43 变量和属性关联界面

Step 03响应SET创建。对响应点2826的Z向创建GRIDC类型 SET，自由度为 T3。

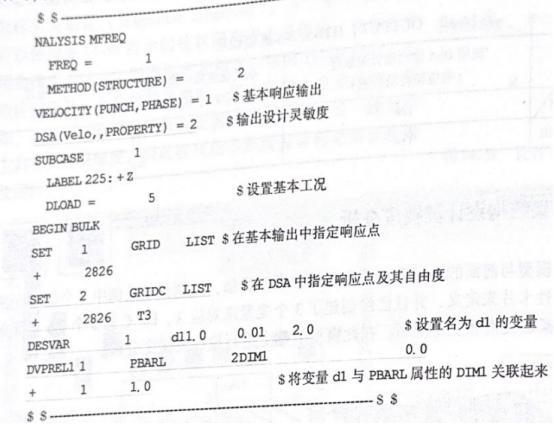

Step 04创建 DSA输出卡片。在GLOBALOUTPUT_REQUEST中参照图14-44定义 DSA 输出卡片、然后导出模型。截取设置后的模型部分字段进行说明(画线部分为模型设置后增加的诊断相兴--xxxxaexee-g语句)：

Step 05使用OptiStruct提交计算。

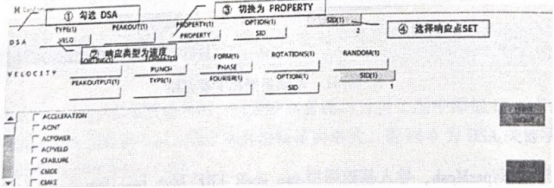

图14-44 DSA输出卡片设置界面

结果查看

1）结果导人。DSA结果保存在文件xxx_dsa.0.h3d中，使用HyperView中NVH 模块的 Desigsensilivily analysis 工具进行后处理。参照图 14-45 左侧，在 Load 选项卡导人点 2826 的Z向响应。

2）设计灵敏度结果查看。参照图14-45 右侧 Display选项卡，选取 31Hz处的设计灵敏度柱状图，如图 14-46所示。对其中的结果分析如下。

-在A中，Tolal Response为24.83，表示响应点2826的T3自由度31Hz处的速度响应，后面的桂形表示保持其他变量不变，以相同比例改变各个变量后点2826的T3自由度在31Hz处的速度响应。

-B对应百分比形式的灵敏度结果，即在A基础上把每一个柱形的值除以24.83，然后换算成百分比后的结果。

-无论是A形式还是B形式，变量对应的柱形越高表示响应对该变量越敏感，当灵敏度为正时，表示增大该变量后响应值升高，当灵敏度为负时，表示增大该变量后响应值降低。

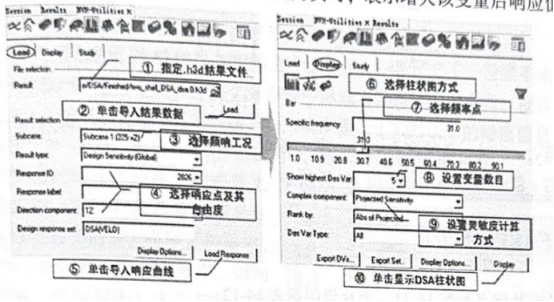

图14-45 DSA后处理设置

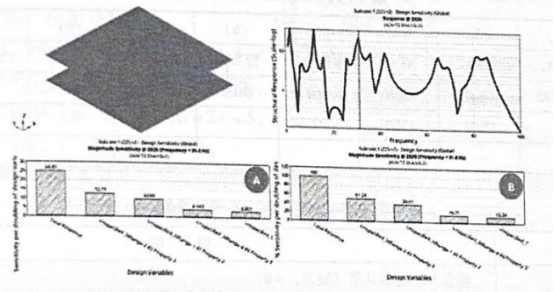

图14-46 DSA后处理结果
