Optistruct接触友好单元、部分离接触和自接触

18.4.8 接触友好单元

一般的二阶实体单元在接触分析中存在接触力不真实的问题，通过改善接触形函数，可改进一阶单元的接触压力计算。OptiStruct中通过PARAM，CONTFEL，YES激活二阶接触友好单元，适用于TETRA10、HEXA20、PENTA15 等单元类型。

18.4.9 不分离接触

在工程中存在一些特殊的接触，比如在接触面存在黏胶时，一旦主从面发生接触，主从面之间就不能再分离。OptiStruct提供了此类接触，通过设置PCONT卡片上的SEPARATION=NO，主从面在接触后就不能再分开，但是在切向可以发生相对位移。

18.4.10 自接触

结构在发生较大变形时可能会发生结构件自己和自己接触，这种情况下往往很难确定具体的接触区域，比如大的屈曲变形。在模型中也可能存在较多的零件，这些零件都存在接触的可能；以上两种情况通过常规的接触设置都很难解决，可以通过设置自接触的方法来解决。在OptiStruct 中设置自接触的方式有两种：①只设置从面单元或接触面，保持主面为空；②主面和从面设置相同的单元集或接触面。

当前只有 TRACK=CONSLI(连续滑移)时才能使用自接触，点面接触离散和面面接触离散都支持自接触。

18.5接触分析结果

OptiStruct接触分析中可输出接触压力、法向接触状态、切向接触状态、法向接触力、切向接

触力、穿透及滑移距离、可通过CONTF卡片输出所有结果。其中，法向接触状态结果中，0表示张鞋、1表示闭合；切向接触状态结果中、0表示张开，1表示滑移，2表示装结。接触分析中的币物开高为累积距离，以图18-14为例、节点由初始位置1经过位置2移动到位置3，最终的滑移需离为a+4+d，而不是初始和最终位置的间距d₁。

图18-14滑移距离示意图

接触结果在 HyperView 中的显示选项如图18-15所示，分别说明如下。Contact Force(v)：向量形式的接触力合力(总体坐标)。

l Contact Foree/Normal(v)：向量形式的法向接触力(总体坐标)

l Contact Force/Tangent(v)：向量形式的切向接触力(总体坐标)。

l Contact Traction/Tangent Vector(v)：向量形式的切向接触应力(总体坐标)。

l Conlact Deformation/Normal(s)：法向间隙、穿透(接触局部坐标)

l Contact Deformation/Tangent(s)：切向相对滑移量(接触局部坐标)。

l Contact Slatus/Normal(s)：法向接触状态。

l Contact Status/Tangent(s)：切向接触状态。

l Contact Traction/Normal(s)：法向接触压力(Pressure)。

l Contact Traction/Tangent(s)：切向接触应力(接触局部坐标系)

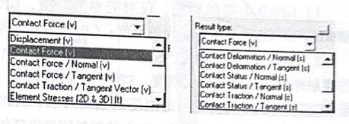

图18-15 HyperView中接触结果的显示选项
