副车架多轴疲劳分析
取上一小节中同样的模型，唯一不同的是采用多轴疲劳分析，整个分析流程简单介绍如下
Step 01创建新的疲劳分析流程，设置流程自动化名称为multiaxial_sn_fatigue。
Sip 02导人基础模型。
Step 03创建疲劳工况 Multiaxial_sn_fatigue。

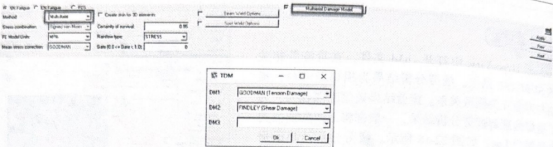

Step 04设置疲劳分析参数。选择方法为MuliAxial，应力单位为MPA，存活率为95%，雨流计数方法为STRESS。激活多轴疲劳方法，选择DM1为G00DMAN(Tension Damage)，DM2为FINDLEY(Shear Damage)，如图 22-20 所示。
图22-20多轴疲劳分析参数
Step 05 设置SN 疲劳曲线，同单轴疲劳，其中Findley 相关的参数采用默认值，如图 22-21 所示。
Step 06 设置疲劳分析单元，同单轴疲劳。
Step 07 关联载荷及工况，同单轴疲劳。
Step 08设置模型文件名，提交计算，同单轴疲劳。
图 22-21 SN 曲线设置

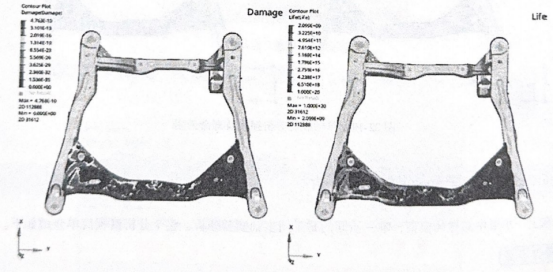

在 HyperView中打开.h3d结果，同样采用对数插值，损伤及寿命云图如图 22-22所示。比较单轴疲劳分析结果可知，该例的多轴疲劳分析结果更保守。
图 22-22多轴疲劳分析损伤及寿命云图
（内容、图片来源：CST仿真专家之路公众号，侵删）
